Бесшовные ленты CIGO для деревообрабатывающей промышленности

Бесшовные конвейерные (транспортерные) ленты компании CIGO (Италия) - торговая марка TIMBEROLL ™, предлагаемые Вашему вниманию, предназначены для использования в деревообрабатывающей и мебельной промышленности.

Структура конвейерных лент TIMBEROLL:

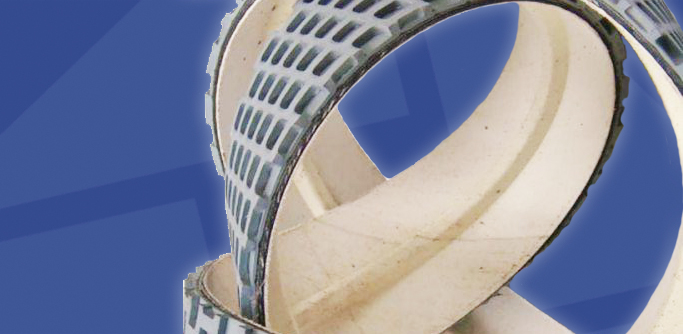

1. Каркас лент

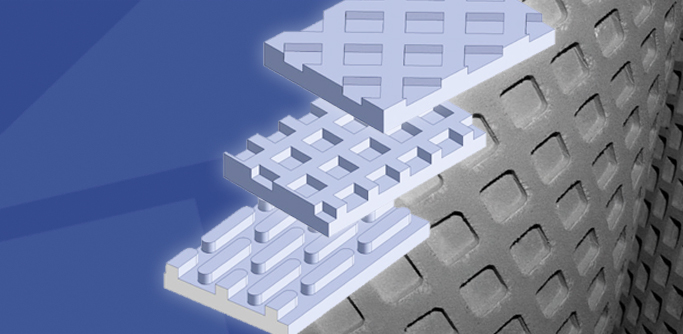

2. Рельефное покрытие

Свойства бесшовных конвейерных лент Cigo

Транспортерные ленты фирмы Cigo, применяемые в станках, используемых для полировки, калибровки и отделки кантов деревянных деталей, в процессе производства древесноволокнистых плит, ламинатов, фанеры, а также гипсоволокнистых плит и т.п.

Их особенность заключается в авангардном дизайне и конструкции, позволяющей получать бесконечные конвейерные ленты требуемого размера без необходимости соединения концов ремня (без склеивания). Бесшовный тяговый каркас и профилированное резиновое покрытие заданной твердости обеспечивают оптимальные условия для обработки изделий на всех типах широколенточных станков как старых моделей, так и новых улучшенных типов, при любом количестве шлифовальных головок, мощности станков и точности настройки калибровки.

Приемущества конвейерных (транспортерных) лент Cigo

• абсолютно одинаковую толщину и прочность во всех частях ленты;

• исключительно прямолинейный пробег ленты, даже если соотношение длины к ширине меньше 1;

• улучшенную гибкость, что позволяет использовать шкивы с меньшим диаметром;

• максимальное соблюдение плоскости ленты под рабочими нагрузками (ее поверхность шлифуется по все ширине);

• очень низкий коэффициент трения скольжения на поверхности станочного стола.

Применение бесшовных конвейерных лент Cigo

Бесшовные конвейерные ленты Cigo наиболее широко применяются следующими машиностроительными фирмами - производителями широколенточных шлифовочных, калибровочно-шлифовочных и кантошлифовочных станков:

BUETFERING (Германия), CASADEI (Италия), C.B. (Италия), COSTA LEVIGATRICI (Италия), FLADDER (Дания), HOUFEK (Чехия), KUENDIG (Германия), S.C.M. Group (Италия), SICAR (Италия), STARMASTER (Тайвань), STEINEMANN (Швейцария), TAGLIABUE (Италия), TIMESAVERS (Нидерланды).

Бесшовные ленты Cigo для строгально-калибровальных станков

Станки этого типа аналогичны широким калибровально-шлифовальным станкам, но рабочим инструментом в этом случае является роторное лезвие.

Материал удаляемый за один проход имеет значительную толщину, таким образом, рабочее давление на ленту очень велико и TIMBEROLL должна иметь покрытие из резины с твердостью по Шору в интервале 80°- 85° Shore A, профилем с отличной стойкостью к деформации, малым количеством пустот на поверхности и отличным сцеплением с изделиями, такими как типы SP 109 и SP 111.

Бесшовные ленты Cigo для горизонтальных станков строганого шпона

В силу того, что на ленту воздействуют очень высокие нагрузки, TRAILROLL состоит из следующих компонентов:

1. каркас из витого корда имеющего разрывную нагрузку от 315 daN/cm до 1500 daN/cm;
2. Тип резинового покрытия PA 50 - PA 60 обеспечивает отличное сцепление с обрабатываемыми изделиями;
3. Верхний профиль типа SP 222 с продольными проточками улучшает…
4. Нижнее резиновое покрытие типа "N" передает высокое тяговое усилие.

TRAILROLL может поставляться в виде бесшовных лент имеющих внутреннюю длину до 20.000 мм.

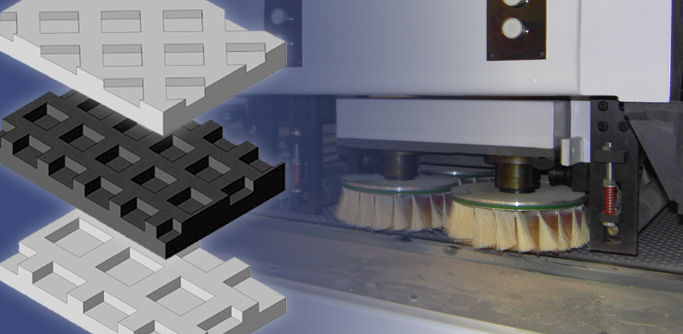

Бесшовные ленты Cigo для полировальных станков с роторными головками

Данные станки используются для финальной обработки после калибрования и шлифования, перед покраской изделия. Обычно рабочий стол размещен в горизонтальной плоскости, но некоторые машины имеют вертикальные рабочие столы.

Так как рабочее давление для такого процесса очень незначительное, а поверхность изделия очень гладкая, лента TIMBEROLL должна иметь резиновое покрытие с твердостью, не превышающей 50° Shore A и профиль с отличным сцеплением, т.е. SP 106 или SP 130, в то время как профиль SP 108 может применяться при наличии вакуумной системы.

Конвейерные ленты Cigo для машин, осуществляющих шлифование кромок или фигурных профилей

Стол станка может быть оснащен несколькими лентами с коротким межосевым расстоянием Lц (даже менее 0,5м.) или одной лентой большой длины (Lц более 5м.). Такая машина обычно имеет несколько шлифующих узлов, закрепленных на шпинделе с регулируемым углом по отношению к направлению подачи (до 45 градусов), обеспечивая хорошую поперечную обработку.

Для этого обычно лента TIMBEROLL имеет нижний направляющий клиновой трапецеидальный профиль (часто сечения А или 13х8мм.) выполненный интегрально с лентой, как одно целое. Такое исполнение возможно, когда внутренняя длина бесшовной ленты не превышает 3000мм. Для больших внутренних длин направляющий профиль привулканизовывается к ленте отдельно и такое исполнение имеет торговую марку TIMBERBELT.
