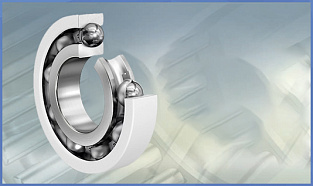

- Подшипники шариковые радиальные однорядные

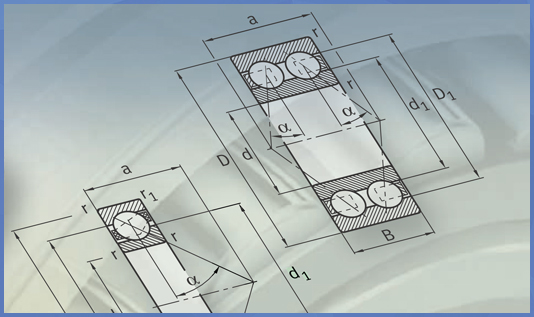

- Типоразмеры шарикоподшипников радиальных

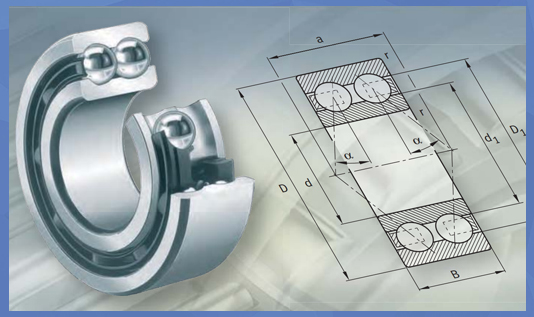

- Подшипники шариковые радиальные двухрядные
- Подшипники шариковые радиальные сферические двухрядные, с цилиндрическим отверстием
- Подшипники шариковые радиально-упорные однорядные
- Таблица типоразмеров шарикоподшипников радиальных

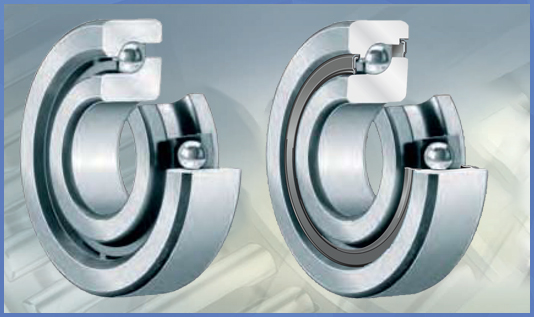

- Подшипники шариковые упорно-радиальные, однорядные

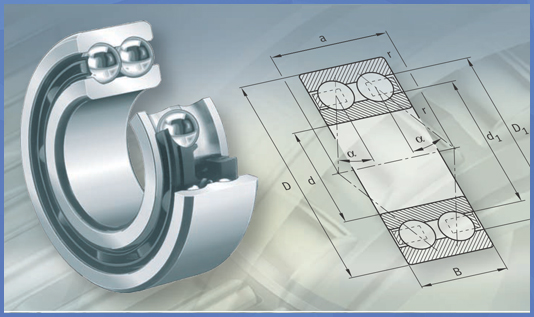

- Подшипники шариковые радиально-упорные, двухрядные
- Подшипники шариковые радиально-упорные с четырехточечным контактом

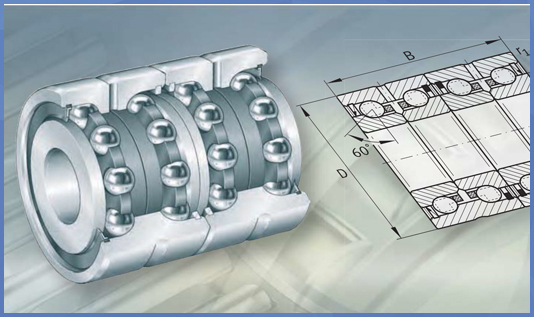

- Подшипники шариковые упорно-радиальные, двойные
- Направляющие ролики
Шариковые подшипники
Посмотреть весь ассортимент
Таблица обозначений шариковых подшипников
|
Продукт |
d (mm) |
D (mm) |
B (mm) |
≈m (кг) |
Cr (N) |
C0r (N) |
|---|---|---|---|---|---|---|
|
-T-6000-C-2Z-L069-C3 |
10 |
26 |
8 |
0,018 |
5.300 |
1.970 |
|
-T-6000-C-2Z-L138-CM |
10 |
26 |
8 |
0,018 |
5.300 |
1.970 |
|
-T-6000-C-CM |
10 |
26 |
8 |
0,017 |
5.300 |
1.970 |
|
-T-6001-C-2BRS |
12 |
28 |
8 |
0,021 |
5.900 |
2.370 |
|
-T-6001-C-2Z-L069-C3 |
12 |
28 |
8 |
0,021 |
5.900 |
2.370 |
|
-T-6001-C-2Z-L138-C3 |
12 |
28 |
8 |
0,021 |
5.900 |
2.370 |
|
-T-6001-C-2Z-L138-CM |
12 |
28 |
8 |
0,021 |
5.900 |
2.370 |
|
-T-6001-C-Z-TVH |
12 |
28 |
8 |
0,019 |
5.900 |
2.370 |
|
-T-6002-C-L038-C3 |
15 |
32 |
9 |
0,027 |
6.300 |
2.850 |
|
-T-6002-C-Z |
15 |
32 |
9 |
0,028 |
6.300 |
2.850 |
|
-T-6201-C-2BRS-C3 |
12 |
32 |
10 |
0,036 |
8.000 |
3.100 |
|
-T-6201-C-Z-C3 |
12 |
32 |
10 |
0,033 |
8.000 |
3.100 |
|
-T-6202-C-2BRS-L038-C3 |
15 |
35 |
11 |
0,044 |
8.900 |
3.750 |
|
-T-6202-C-2HRS-L069-C3 |
15 |
35 |
11 |
0,043 |
8.900 |
3.750 |
|
-T-6202-C-2HRS-L138-CM |
15 |
35 |
11 |
0,044 |
8.900 |
3.750 |
|
-T-6202-C-2Z-L069-C3 |
15 |
35 |
11 |
0,043 |
8.900 |
3.750 |
|
-T-6202-C-2Z-L069-CM |
15 |
35 |
11 |
0,043 |
8.900 |
3.750 |
|
-T-6202-C-2Z-L138-C3 |
15 |
35 |
11 |
0,043 |
8.900 |
3.750 |
|
-T-6202-C-2Z-L506-CM |
15 |
35 |
11 |
0,043 |
8.900 |
3.750 |
|
-T-6202-C-HRS-C3 |
15 |
35 |
11 |
0,042 |
8.900 |
3.750 |
|
-T-6202-C-Z |
15 |
35 |
11 |
0,042 |
8.900 |
3.750 |
|
-T-6203-C-2BRS |
17 |
40 |
12 |
0,065 |
11.000 |
4.750 |
|
-T-6203-C-2HRS-L138-C3 |
17 |
40 |
12 |
0,065 |
11.000 |
4.750 |
|
-T-6203-C-2HRS-L138-CM |
17 |
40 |
12 |
0,065 |
11.000 |
4.750 |
|
-T-6203-C-2Z-L069-C3 |
17 |
40 |
12 |
0,065 |
11.000 |
4.750 |
|
-T-6203-C-2Z-L100-C3 |
17 |
40 |
12 |
0,064 |
11.000 |
4.750 |
|
-T-6203-C-2Z-L138 |
17 |
40 |
12 |
0,065 |
11.000 |
4.750 |
|
-T-6203-C-CM |
17 |
40 |
12 |
0,062 |
11.000 |
4.750 |
|
-T-6204-C-2HRS-L069-C3 |
20 |
47 |
14 |
0,104 |
14.700 |
6.600 |
|
-T-6204-C-2Z-L100-C3 |
20 |
47 |
14 |
0,103 |
14.700 |
6.600 |
|
-T-6204-C-2Z-L138 |
20 |
47 |
14 |
0,103 |
14.700 |
6.600 |
|
-T-6204-C-HRS |
20 |
47 |
14 |
0,099 |
14.700 |
6.600 |
|
-T-6204-C-Z |
20 |
47 |
14 |
0,1 |
14.700 |
6.600 |
|
-T-6205-C-2Z-L069-C3 |
25 |
52 |
15 |
0,125 |
15.900 |
7.800 |
|
-T-6205-C-2Z-L138-CM |
25 |
52 |
15 |
0,125 |
15.900 |
7.800 |
|
-T-6206-C-2HRS-L038-C3 |
30 |
62 |
16 |
0,191 |
22.000 |
11.300 |
|
-T-6206-C-2HRS-L069 |
30 |
62 |
16 |
0,201 |
22.000 |
11.300 |
|
-T-6206-C-2HRS-L138-C3 |
30 |
62 |
16 |
0,191 |
22.000 |
11.300 |
|
-T-6206-C-2HRS-L138-CM |
30 |
62 |
16 |
0,194 |
22.000 |
11.300 |
|
-T-6206-C-2HRS-L207 |
30 |
62 |
16 |
0,191 |
22.000 |
11.300 |
|
-T-6206-C-2HRS-L408-C3 |
30 |
62 |
16 |
0,205 |
22.000 |
11.300 |
|
-T-6206-C-2Z-L069-C3 |
30 |
62 |
16 |
0,19 |
22.000 |
11.300 |
|
-T-6206-C-2Z-L069-CM |
30 |
62 |
16 |
0,193 |
22.000 |
11.300 |
|
-T-6206-C-2Z-L100-C3 |
30 |
62 |
16 |
0,19 |
22.000 |
11.300 |
|
-T-6206-C-2Z-L138-C3 |
30 |
62 |
16 |
0,191 |
22.000 |
11.300 |
|
-T-6206-C-HRS-C3 |
30 |
62 |
16 |
0,187 |
22.000 |
11.300 |
|
-T-HC6202-C-2HRS-TVH-L207-C3 |
15 |
35 |
11 |
0,039 |
8.900 |
3.600 |
|
1100-XL-KRR-B-2C-L285/70-OSE |
25,4 |
52 |
34,9 |
0,196 |
14.900 |
7.800 |
|
1100-XL-KTT-B-2C-L402/70-OSE |
25,4 |
52 |
34,9 |
0,199 |
14.000 |
7.800 |
|
1100-XL-KTT-B-L402/70-OSE |
25,4 |
52 |
34,9 |
0,182 |
14.900 |
7.800 |
Продукция группы компаний Schaeffler (торговые марки LUK, INA, FAG) заслужила доверие таких всемирно известных производителей как Rolls Royce, CAT и John Deere, инженеры которых знают цену качеству и выбор которых - это выбор экспертов. Выбирая подшипники FAG – Вы делаете выбор в пользу передовых технологий.
- высокое сопротивление разрыву;
- высокая эластичность (750 %);
- температурный диапазон от -60°C до +230°C, кратковременно до +250°C;
- повышенное сопротивление истиранию;
- устойчивость к проколам без разрушения материала;
- длительный срок службы;
- материал специально предназначен для формования с применением вакуумного мешка;
- стандартный цвет — прозрачный синий;
- при необходимости возможен подбор цвета.
Ресурс эксплуатации подшипника - этотот показатель качества, который определяет выгоду при покупке подшипника. Компания Schaeffler Group, производитель подшипников марки FAG, на основании многолетнего сбора статистических данных определила диапазоны работы подшипников в различных отраслях промышленности и различных агрегатах. Получить информацию о ресурсе предлагаемых подшипников FAG Вы можете пройдя по ссылке - долговечность шариковых и роликовых подшипников.
Радиальный шариковый двухрядный самоцентрирующийся подшипник FAG 2307-K-TVH-C3
|

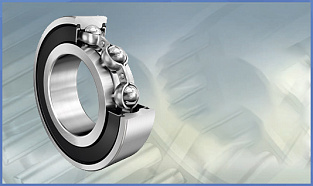

Радиальный шариковый подшипник с контактным уплотнением FAG 6209 -2RSR
|

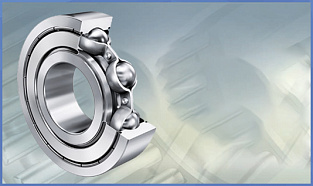

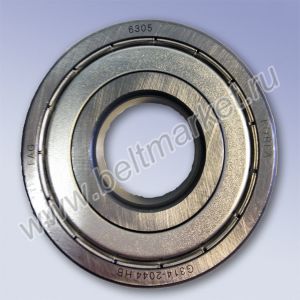

Радиальный шариковый подшипник с бесконтактными уплотнениями FAG 6305 -2ZR
|
Подшипники шариковые

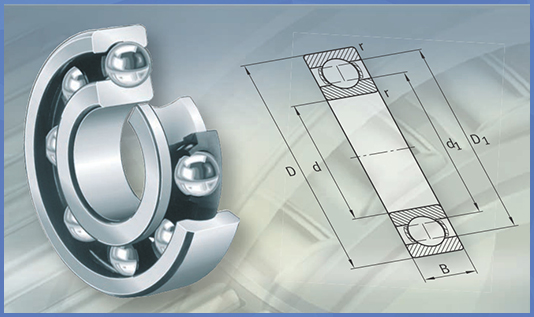

• Подшипники шариковые радиальные, однорядные (серии: 60.., 62.., 63.., 64.., 160.., 161.., 617.., 618.., 619.., 622.., 623.., 630.., 638..).
Переносят сложные нагрузки, нечувствительные на сгибания коаксикальности вала. Применение в промышленности и сельском хозяйстве.
• Подшипники шариковые радиальные двухрядные (серии: 42.., 43..).
Для них характерна большая ширина и грузоподъёмность чем однорядные шариковые.Они применяются там где большая твёрдость и большая грузоподъёьность.

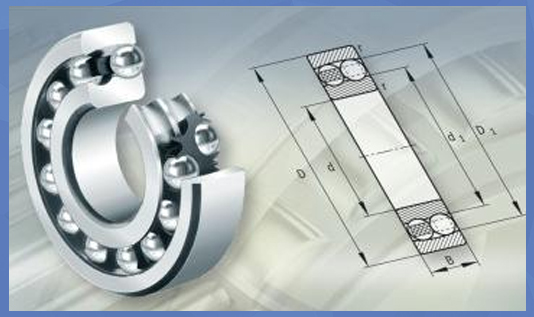

• Подшипники шариковые радиальные сферические двухрядные, с цилиндрическим отверстием (серии: 12.., 13.., 22.., 23..).
Что касается строения, соответствуют паре шариковых наклонных однорядных подшипников. Перенимают лучевые нагрузки, а также осевые, в обеих направлениях. Находят применение, например, в моторизации.

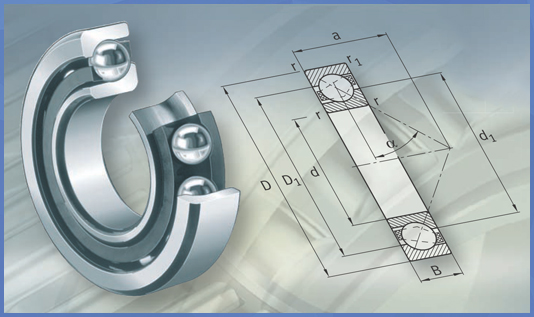

• Подшипники шариковые радиально-упорные, однорядные (серии: 718.., 719.., 70.., 72.., 73.., 74..).
Воспринимают высокие радиальные нагрузки и осевые нагрузки в одном направлении. Для восприятия осевых сил в противоположном направлении требуется второй подшипник, установленный зеркально.
• Подшипники шариковые радиально-упорные, двухрядные (серии: 30..., 32.., 33..., 38..., 39...).
Конструкционными особенностями они похожи на пару однорядных упорных подшипников. Принимают нагрузку радиальную и осевую в двух направлениях. Применяются в автомобильной промышленности.

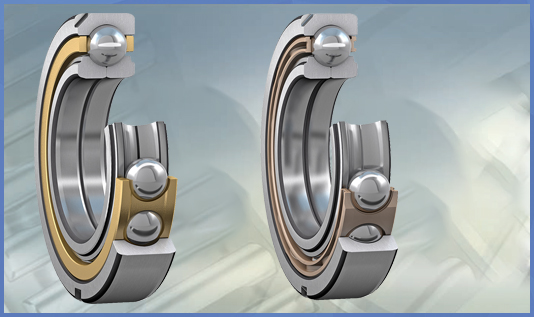

• Подшипники шариковые радиально-упорные с четырехточечным контактом (серии: Q10..., Q2..., Q3..., QJ10..., QJ2..., QJ3...).
Используется там, где кроме радиальных нагрузок выступают осевые нагрузки. Используются, прежде всего, в быстроходных шпинделях станков.
• Подшипники шариковые упорно-радиальные, однорядные (серии: 7602..., 7603..).
Не переносят лучевых нагрузок. Выступают в версиях одно- и двунаправленной, с разъединяющими внутренним и наружным кольцами, что упрощает независимое монтирование и запресовку подшипника.
• Подшипники шариковые упорно-радиальные, двойные (серии: 2344..., 2347...).
Воспринимают высокие осевые нагрузки. Могут применяться при рабочих температурах от -30 до +150° C.
-

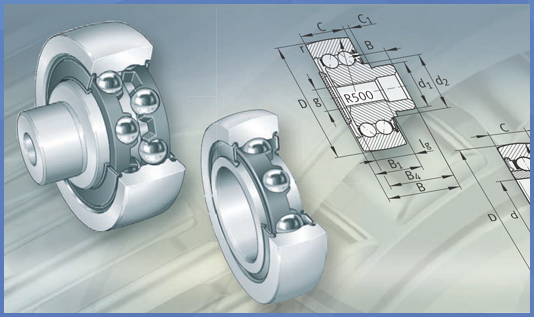

• Направляющие ролики
- Направляющие ролики, одно- или двухрядные контактные уплотнения или защитные шайбы (серии: LR6, LR60, LR2, LR50, LR52, LR53);
- Направляющие ролики с цапфой, одно- или двухрядные контактные уплотнения или защитная шайба и крышка (серии: ZL2..-DRS, ZL52..-DRS).
- Направляющие ролики с цапфой контактные уплотнения (серии: KR52..-2RS)
- Направляющие ролики с цапфой контактные уплотнения, с эксцентриком защитные шайбы (серии: ZLE52..-2Z)
- Направляющие ролики с оболочкой из пластмассы, образующая поверхность наружного кольца выпуклая или цилиндрическая, контактные уплотнения или защитные шайбы (серии: KLRU, KLRZ)
- Направляющие ролики с профилированным наружным кольцом (серии: LFR5)
Таблица обозначений радиальных шариковых подшипников
|
FAG |
SKF |
NSK, RHP |
NACHI |
NTN |
SNR |
Расшифровка |
|
2RSR, HRS |
2RS1, RSH |
DDU |
2NSE |
LLU |
EE |
Контактное резинометаллическое уплотнение - двустороннее |
|
2ZR |
2Z |
ZZ |
ZZ |
ZZ |
ZZ |
Защитное металлическое уплотнение - двустороннее |
|
RSD |
2RZ |
VV |
2NKE |
LLB |
RZ |
Контактное резинометаллическое уплотнение малого трения - двустороннее |
|
RSR, Z |
RS, Z |
Z, DU |
Z, NSE |
Z, LU |
Z, E |
Защитное металлическое и резинометаллическое уплотнение – с одной стороны |
|
|
RLS.., RMS.. |
LJ, XLJ, |
R.. |
R.. |
|
Подшипник дюймовой размерности |
|
NR |
NR |
NR |
NR |
NR |
NR |
Проточка под стопорное кольцо |
|
C2, |
C2, C3, |
C2, C3, |
C2, C3, |
C2, C3, |
C2, C3, |
Радиальный зазор |
|
P(0), P6, |
P(0), P6, |
P(0), P6, |
P(0), P6, |
P(0), P6, |
P(0), P6, |
Класс точности |
|
TVH, TVP |
ETN9 |
T, T1 2 |
TN |
TN |
G15 |
Сепаратор из полиамида (текстолита) |
|
FAG |
SKF |
NSK, RHP |
NACHI |
NTN |
SNR |
Производитель |
|
C |
|
|
|
|
|
Подшипники последнего поколения с улучшинными характеристиками |
|
6305-2RSR |
6305-2RS1 |
6305-DDU |
6305-2NSE |
6305-LLU |
6305.EE |
Обозначение |
Пример обозначения:
- Подшипник «FAG» 6203-C-2RSR-TVH-L178-C3
- 6203 – типоразмер (17х40х12)
- 2RSR –резинометаллическое уплотнение с двух сторон
- TVH – сепаратор из полиамида
- L178 – количество и тип смазки
- C3 –увеличенный радиальный зазор
Специализированная смазка Arcanol для подшипников качения
• В более чем 80% всех подшипников используется консистентная смазка
• Неправильное смазывание вызывает более 40% повреждений подшипников
• Поэтому потребители смазки нуждаются в надежных материалах и квалифицированных консультациях, которые готовы оказать наши специалисты
• Консистентные смазки для подшипников качения Arcanol гарантируют полное использование потенциала подшипников
