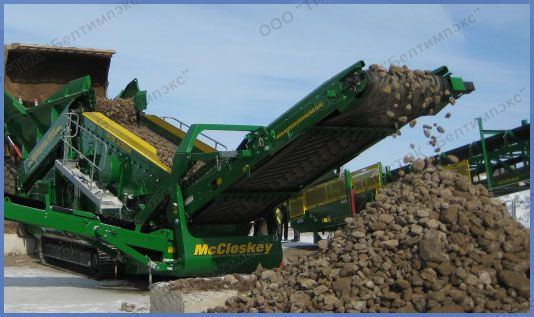

- Ленты для дробилок и грохотов McCloskey

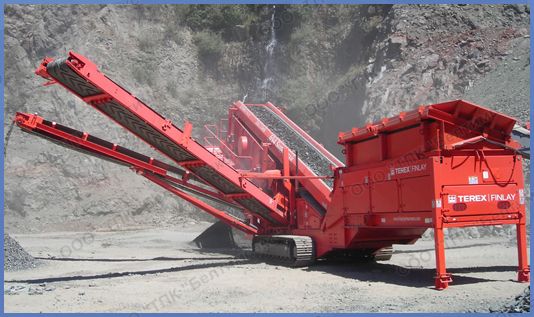

- Ленты для щековых, ударных и конусных дробилок TEREX / FINLAY

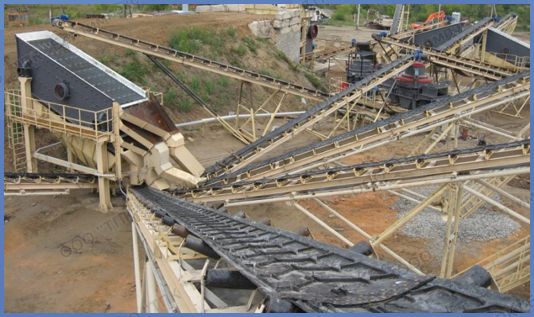

- Конвейерные ленты для дробильно-сортировочного оборудования
Шевронные ленты - области применения и конструкции
Шевронные транспортерные и конвейерные резинотканевые ленты производства всемирно известных компаний, предлагаемые Вашему вниманию, могут использоваться для транспортировки под большим наклоном.
Шевронные конвейерные резинотканевые ленты в самом широком ассортименте поставляются заказчику со склада в Москве.
Назначение.
Шевронные резинотканевые ленты предназначены для транспортировки грузов под наклоном до 45°. Конвейерные (транспортерные) ленты с гладкой несущей поверхностью используют для транспортировки продукции под углом наклона не более 22°.
Области применения
Шевронные конвейерные ленты наиболее часто применяются:
- В машинах для ремонта дорог (дорожные фрезы);
- В дробильном оборудование (на конвейерах транспортирующих различные фракции щебня, гравия после грохочения): дробилках и грохотах McCloskey, дробилках и грохотах TEREX/FINLAY и другом дробильно-сортировочном оборудовании;
- На цементных и асфальтные заводах (для подачи песка, гравия, цемента);
- В сельском хозяйстве (при загрузке картофеля, свеклы, зерновых, удобрений), на складах (при загрузке мешков и пакетированных грузов);
- Деревообрабатывающей промышленности (транспортировка щепы, пиломатериалов);
- Строительство;
- Мусороперерабатывающие заводы.
Особенности конструкции и преимущества

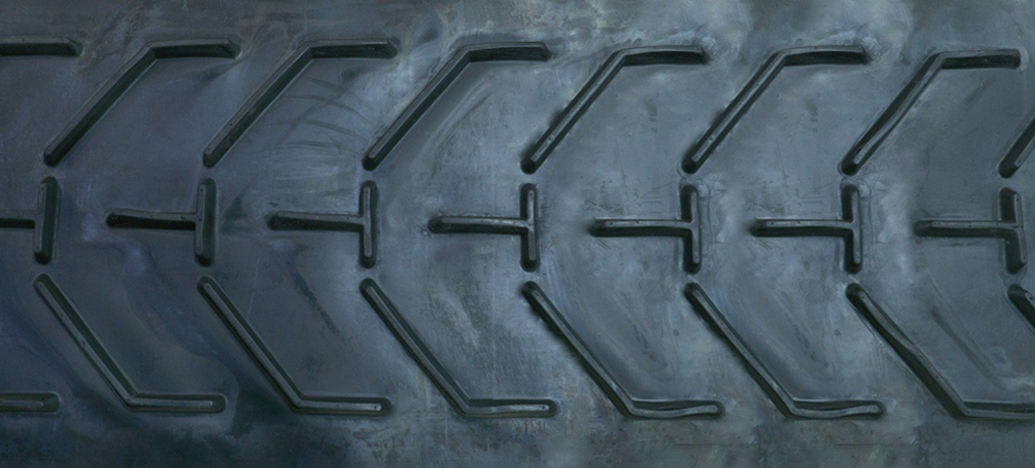

Шевронные резинотканевые ленты имеют монолитную конструкцию, в которой наружная резиновая обкладка и выступающий шевронный профиль отформованы, как единое целое, в процессе вулканизации в прессе.
Такая конструкция обеспечивает превосходную гибкость и долговечность ленты.
Такая конструкция обеспечивает превосходную гибкость и долговечность ленты.
- Симметричный рисунок обеспечивает хорошее центрирование ленты на конвейере
- Благодаря специально разработанному дизайну ленты имеют хорошую способность к лоткообразованию в поперечном направлении, что важно для желобчатых конвейеров
- Высокая адгезия между элементами конструкции
- Резиновая обкладка и шевронный профиль изготовлены из износостойкой резины
- Каркас ленты имеет текстильные прокладки на основе ткани EP, что обеспечивает минимальную вытяжку ленты в процессе эксплуатации
- Ленты можно стыковать методом холодной и горячей вулканизации или с помощью механических соединителей
По желанию заказчика изготавливаются замкнутые ( бесконечные) ленты.
Условное обозначение при заказе шевронных лент
650 EP 400/3 3,5/1,5 C15 V450 – 160
800EP400/3 3/1,5 C25P550- 130
500EP250/2 3/1,5 A44
1 - Ширина ленты, мм
2 - Тип ткани в каркасе, EP (полиэфир –полиамидная)
3 - Прочность, Н/мм
4 - Количество тканевых прокладок
5 - Толщина верхней, рабочей резиновой обкладки,мм
6 - Толщина нижней, нерабочей резиновой обкладки,мм
7 - Высота шеврона, мм
8 - Тип шеврона A- 16mm, AH- 25mm, F-32mm, C15V- 15mm замкнутый, С15P- разомкнутый, Y17 mm, C25 mm, Y32mm
9 - Ширина шеврона, мм
10 - Длина ленты, м
800EP400/3 3/1,5 C25P550- 130
500EP250/2 3/1,5 A44
1 - Ширина ленты, мм
2 - Тип ткани в каркасе, EP (полиэфир –полиамидная)
3 - Прочность, Н/мм
4 - Количество тканевых прокладок
5 - Толщина верхней, рабочей резиновой обкладки,мм
6 - Толщина нижней, нерабочей резиновой обкладки,мм
7 - Высота шеврона, мм
8 - Тип шеврона A- 16mm, AH- 25mm, F-32mm, C15V- 15mm замкнутый, С15P- разомкнутый, Y17 mm, C25 mm, Y32mm
9 - Ширина шеврона, мм
10 - Длина ленты, м
Шевронные конвейерные резинотканевые ленты - зависимость высоты шеврона, типа каркаса и диаметров барабанов
|
Высота |
Тип каркаса/ кол-во прокладок |
Минимально допустимые значения диаметров, мм | ||
|---|---|---|---|---|
|
Приводного барабана |
Хвостового барабана |
Натяжных барабанов |
||
| 6 мм. | 250/2 | 250 | 250 | 160 |
| 400/3 | 315 | 250 | 200 | |
| 500/3 | 400 | 350 | 250 | |
| 15 мм. ~ 17 мм. | 250/2 | 300 | 250 | 200 |
| 400/3 | 350 | 315 | 250 | |
| 500/4 | 500 | 400 | 350 | |
| 25 мм. ~ 32 мм. | 250/2 | 300 | 215 | 250 |
| 400/3 | 400 | 350 | 315 | |
| 500/4 | 500 | 400 | 350 | |
| 600/4 | 600 | 500 | 400 | |
Шевронные конвейерные резинотканевые ленты - зависимость высоты шеврона и угла наклона
Шевронные конвейерные резинотканевые ленты - характер груза - угол наклона
| Тип материала | Пример материала | Максимальный угол наклона | ||
|---|---|---|---|---|
| Высота профиля | ||||
| 15-16 мм | 25 мм | 32 мм | ||
| Порошкообразный груз | Мука, известь и т.п. | 25° | 28° | 30° |
| Сыпучий груз | Хлебные злаки: кукуруза, ячмень, пшеница, рожь, сухой песок | 20 / 25° | 25 / 30° | 25 / 30° |
| Свободно обкатывающийся груз | Щебень, измельченный камень | 25° | 28° | 30° |
| Влажный груз | Мокрый песок, пепел, мокрая глина | 30 / 35° | 35 / 40° | 40 / 45° |
| Упакованный груз | Куль, джутовый мешок, бумажный мешок | 30 / 35° | 35 / 40° | 35 / 40° |
Минимальный угол лоткообразования:
| Стандартная группа роликов | Высота профиля 14 и 16 мм | Высота профиля 32 мм |
|---|---|---|
| Состоит из 3-роликов | 30° | 25° * |
| Состоит из 2 роликов | 30° | 25° * |
Шевронные конвейерные резинотканевые ленты могут поставляться как замкнутыми в кольцо, так и не замкнутыми. Для стыковки необходимо заказывать шевронные конвейерные резинотканевые ленты большей длины.
| Вид стыковки | Лента EP 250/2 | Лента EP 400/3 |
|---|---|---|
| Стыковка горячим способом | 0.65 м | 0.85 м |
| Стыковка холодным способом | 0.70 м | 0.90 м |
