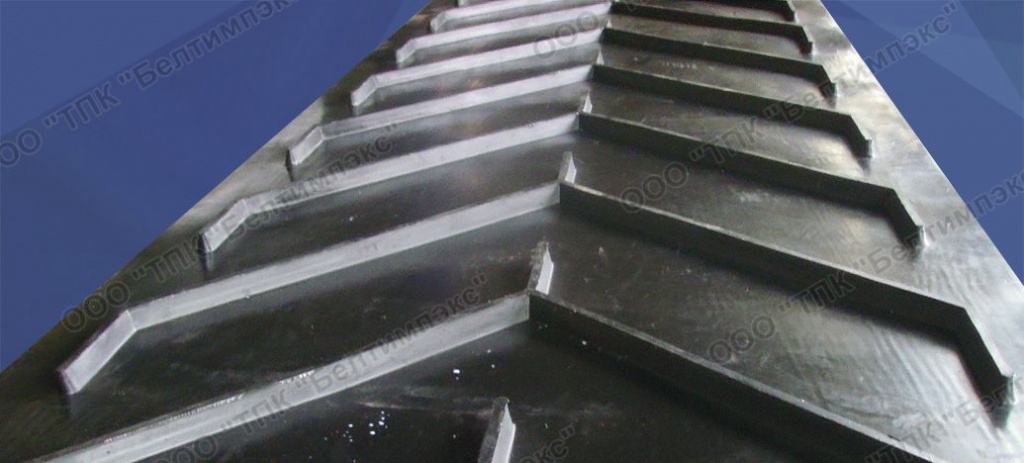

Шевронная лента это конвейерная лента, имеющая объемный периодичный рисунок по всей длине ленты, позволяющий транспортировать груз под большим углом наклона самого конвейера.
Стандартная высота шеврона таких лент 6, 16, 25, 32 мм. Высота шеврона и рисунок у различных производителей различаются и нет единого стандарта. Применение шевронных лент позволяет транспортировать груз на конвейерах с углом наклона до 45 градусов.
Наша компания всегда работает с надежными поставщиками. Много лет мы работали с компаниями T-Rex, KALE, SAVA.
Вы всегда можете найти у нас:
- ленты шириной 400, 500, 600, 650, 800, 1000, 1200, 1400 мм.
- основные типоразмеры с шириной до 25 мм. включительно
- Все предлагаемые ленты завозятся в Россию официально и имеют все необходимые сертификаты качества
- Гарантия на все ленты до 24 месяцев
Подбор шевронной ленты
На подбор рисунка и высоты профиля шевронной ленты влияют следующие факторы:
- Вид груза (сыпучий или упакованный)
- Фракция груза
- Влажность груза
- Угол наклона конвейера
- Место установки конвейера (улица или помещение)
- Форма и конструкция роликоопор конвейера
Наиболее тщательно необходимо подходить к выбору рисунка шевронной ленты для конвейеров с с желобчатыми роликоопорами. В этом случае необходимо соотнести геометрию роликоопор с рисунком шеврона.
Рекомендуем сразу обращаться к нашим специалистам.
Они помогут Вам сделать технически грамотный выбор и подобрать лучшее решение для Вашего предприятия.
Оставьте заявку и мы с Вами свяжемся!
Желательно написать информацию: Маркировка ленты (например 650 EP400/3 3,5/1 C25P550T), Ширина ленты (650 мм), Длина (метр погонный), Количество (шт) или заполните опросный лист.
Они помогут Вам сделать технически грамотный выбор и подобрать лучшее решение для Вашего предприятия.
Оставьте заявку и мы с Вами свяжемся!
Желательно написать информацию: Маркировка ленты (например 650 EP400/3 3,5/1 C25P550T), Ширина ленты (650 мм), Длина (метр погонный), Количество (шт) или заполните опросный лист.
Почему мы?
- Более 100 км. ленты в наличии.
- Срок изготовления от 1 до 7 дней.
- Доставка удобной транспортной компанией.
- Самовывоз со склада Мытищи и со склада в Сергиевом Посаде по адресу.
Так же Вас может заинтересовать
Шевронная лента это конвейерная лента, имеющая объемный периодичный рисунок по всей длине ленты, позволяющий транспортировать груз под большим углом наклона самого конвейера.
Стандартная высота шеврона таких лент 6, 16, 25, 32 мм. Высота шеврона и рисунок у различных производителей различаются и нет единого стандарта. Применение шевронных лент позволяет транспортировать груз на конвейерах с углом наклона до 45 градусов.
Наше предприятие обладает большим складским запасом шевронных лент импортного производства.
- Мы имеем на складе ленты ведущих европейских производителей: SAVA, KALE, T-REX
- На наших складах постоянно в наличии ленты следующих ширин: 400, 500, 600, 650, 800, 1000, 1200, 1400
- В наличии на складе ленты основных типоразмеров с шевроном до 25мм. включительно
- Все предлагаемые ленты завозятся в Россию официально и имеют все необходимые сертификаты качества
- Гарантия на предлагаемые шевронные ленты составляет 24 месяца
Если необходимая Вам лента отсутствует на складе, то мы оперативно свяжемся с производством и сообщим возможные сроки поставки.
Подбор шевронной ленты
На подбор рисунка и высоты профиля шевронной ленты влияют следующие факторы:
- Вид груза (сыпучий или упакованный)
- Фракция груза
- Влажность груза
- Угол наклона конвейера
- Место установки конвейера (улица или помещение)
- Форма и конструкция роликоопор конвейера
Позвоните по телефону +7 (495) 221-06-49 и Вы получите грамотный подбор шевронной ленты для Вашего оборудования!
Рекомендации по подбору шевронных лент
| Тип материала | Пример материала | Максимальный угол наклона | ||
|---|---|---|---|---|
| Высота профиля | ||||
| 14 мм | 16 мм | 32 мм | ||
| Порошкообразный груз | Мука, известь и т.п. | 25° | 25° | 30° |
| Сыпучий груз | Хлебные злаки: кукуруза, ячмень, пшеница, рожь, сухой песок | 20 / 25° | 20 / 25° | 25 / 30° |
| Свободно скатывающийся груз | Щебень, измельченный камень | 25° | 25° | 30° |
| Влажный груз | Мокрый песок, пепел, мокрая глина | 30° | 30 / 35° | 35 / 40° |
| Упакованный груз | Куль, джутовый мешок, бумажный мешок | 30 / 35° | 30 / 35° | 35 / 40° |
Наиболее тщательно необходимо подходить к выбору рисунка шевронной ленты для конвейеров с желобчатыми роликоопорами. В этом случае необходимо соотнести геометрию роликоопор с рисунком шеврона.
Таким образом, рекомендуем сразу обращаться к нашим специалистам, они помогут Вам сделать технически грамотный выбор и подобрать наиболее выгодный выбор с точки зрения экономики предприятия.
Решили заказать у нас ленты? Тогда при отправке запроса на почту или через форму отправьте следующие данные:
Ширина ленты (мм), Маркировка ленты, Длина (метр погонный). Желательно заполнить опросный лист.
Пример: 1400 ST1000 +1TR 6/6 X, 300 мп
или заполнить опросный лист онлайн.
Более 100 км. ленты в наличии. Срок изготовления от 1 до 7 дней.
Доставка осуществляется удобной транспортной компанией или самовывозом.
Самовывозом можно забрать со склада Мытищи и со склада Сергиевого Посада по адресу.
При заказе от 250 погонных метров предусмотрена дополнительная скидка, уточняйте у менеджера.
Особенности конструкции шевронных лент
- симметричный рисунок обеспечивает хорошее центрирование ленты на конвейере;
- шевронные ленты имеют хорошую способность к лоткообразованию в поперечном направлении, что важно для желобчатых конвейеров;
- высокая адгезия между элементами конструкции;
- шевронные ленты изготавливаются из износостойкой резины;
- импортные шевронные ленты изготавливаются на основе ткани ЕР, и следовательно обладают низким относительным удлинением;
- торцы ленты имеют резиновый борт.
Шевронная лента – классификация и условия эксплуатации
Шевронная лента делится по типам по высоте профиля шеврона.
Градация шевронных лент по высоте профиля:
Градация шевронных лент по высоте профиля:
Узнайте наше специальное предложение на шевронные конвейерные ленты!
Звоните +7 (495) 221-06-49, приобретайте ленту премиум качества по выгодной цене!
Звоните +7 (495) 221-06-49, приобретайте ленту премиум качества по выгодной цене!
Сам рисунок шеврона ленты может быть закрытый и открытий, замкнутый и разомкнутый.
На рисунке указаны рабочие диапазоны углов конвейера, для которых рекомендуют шевронные ленты определенной высоты профиля.
Ведущие российские предприятия приобретают шевронную ленту в компании «Белтимпэкс» благодаря следующим факторам
Применение шевронных лент
- мусоросжигательные и мусороперерабатывающие заводы;
- бетонные, цементных и асфальтные заводы;
- деревообрабатывающая промышленность;
- сельскохозяйственные предприятия;
- строительные объекты;
- дорожные машины (дорожные фрезы);
- дробильно-сортировочное оборудование: дробилки и грохоты.
Заявка на подбор шевронной ленты
Так же Вас может заинтересовать
Шевронные транспортерные и конвейерные резинотканевые ленты производства всемирно известных компаний, предлагаемые Вашему вниманию, могут использоваться для транспортировки под большим наклоном.
Шевронные конвейерные резинотканевые ленты в самом широком ассортименте поставляются заказчику со склада в Москве.
Назначение.
Шевронные резинотканевые ленты предназначены для транспортировки грузов под наклоном до 45°. Конвейерные (транспортерные) ленты с гладкой несущей поверхностью используют для транспортировки продукции под углом наклона не более 22°.
Области применения
Шевронные конвейерные ленты наиболее часто применяются:
- В машинах для ремонта дорог (дорожные фрезы);
- В дробильном оборудование (на конвейерах транспортирующих различные фракции щебня, гравия после грохочения): дробилках и грохотах McCloskey, дробилках и грохотах TEREX/FINLAY и другом дробильно-сортировочном оборудовании;
- На цементных и асфальтные заводах (для подачи песка, гравия, цемента);
- В сельском хозяйстве (при загрузке картофеля, свеклы, зерновых, удобрений), на складах (при загрузке мешков и пакетированных грузов);
- Деревообрабатывающей промышленности (транспортировка щепы, пиломатериалов);
- Строительство;
- Мусороперерабатывающие заводы.
Особенности конструкции и преимущества
Шевронные резинотканевые ленты имеют монолитную конструкцию, в которой наружная резиновая обкладка и выступающий шевронный профиль отформованы, как единое целое, в процессе вулканизации в прессе.
Такая конструкция обеспечивает превосходную гибкость и долговечность ленты.
Такая конструкция обеспечивает превосходную гибкость и долговечность ленты.
- Симметричный рисунок обеспечивает хорошее центрирование ленты на конвейере
- Благодаря специально разработанному дизайну ленты имеют хорошую способность к лоткообразованию в поперечном направлении, что важно для желобчатых конвейеров
- Высокая адгезия между элементами конструкции
- Резиновая обкладка и шевронный профиль изготовлены из износостойкой резины
- Каркас ленты имеет текстильные прокладки на основе ткани EP, что обеспечивает минимальную вытяжку ленты в процессе эксплуатации
- Ленты можно стыковать методом холодной и горячей вулканизации или с помощью механических соединителей
По желанию заказчика изготавливаются замкнутые ( бесконечные) ленты.
Условное обозначение при заказе шевронных лент
650 EP 400/3 3,5/1,5 C15 V450 – 160
800EP400/3 3/1,5 C25P550- 130
500EP250/2 3/1,5 A44
1 - Ширина ленты, мм
2 - Тип ткани в каркасе, EP (полиэфир –полиамидная)
3 - Прочность, Н/мм
4 - Количество тканевых прокладок
5 - Толщина верхней, рабочей резиновой обкладки,мм
6 - Толщина нижней, нерабочей резиновой обкладки,мм
7 - Высота шеврона, мм
8 - Тип шеврона A- 16mm, AH- 25mm, F-32mm, C15V- 15mm замкнутый, С15P- разомкнутый, Y17 mm, C25 mm, Y32mm
9 - Ширина шеврона, мм
10 - Длина ленты, м
800EP400/3 3/1,5 C25P550- 130
500EP250/2 3/1,5 A44
1 - Ширина ленты, мм
2 - Тип ткани в каркасе, EP (полиэфир –полиамидная)
3 - Прочность, Н/мм
4 - Количество тканевых прокладок
5 - Толщина верхней, рабочей резиновой обкладки,мм
6 - Толщина нижней, нерабочей резиновой обкладки,мм
7 - Высота шеврона, мм
8 - Тип шеврона A- 16mm, AH- 25mm, F-32mm, C15V- 15mm замкнутый, С15P- разомкнутый, Y17 mm, C25 mm, Y32mm
9 - Ширина шеврона, мм
10 - Длина ленты, м
Шевронные конвейерные резинотканевые ленты - зависимость высоты шеврона, типа каркаса и диаметров барабанов
|
Высота |
Тип каркаса/ кол-во прокладок |
Минимально допустимые значения диаметров, мм | ||
|---|---|---|---|---|
|
Приводного барабана |
Хвостового барабана |
Натяжных барабанов |
||
| 6 мм. | 250/2 | 250 | 250 | 160 |
| 400/3 | 315 | 250 | 200 | |
| 500/3 | 400 | 350 | 250 | |
| 15 мм. ~ 17 мм. | 250/2 | 300 | 250 | 200 |
| 400/3 | 350 | 315 | 250 | |
| 500/4 | 500 | 400 | 350 | |
| 25 мм. ~ 32 мм. | 250/2 | 300 | 215 | 250 |
| 400/3 | 400 | 350 | 315 | |
| 500/4 | 500 | 400 | 350 | |
| 600/4 | 600 | 500 | 400 | |
Шевронные конвейерные резинотканевые ленты - зависимость высоты шеврона и угла наклона
Шевронные конвейерные резинотканевые ленты - характер груза - угол наклона
| Тип материала | Пример материала | Максимальный угол наклона | ||
|---|---|---|---|---|
| Высота профиля | ||||
| 15-16 мм | 25 мм | 32 мм | ||
| Порошкообразный груз | Мука, известь и т.п. | 25° | 28° | 30° |
| Сыпучий груз | Хлебные злаки: кукуруза, ячмень, пшеница, рожь, сухой песок | 20 / 25° | 25 / 30° | 25 / 30° |
| Свободно обкатывающийся груз | Щебень, измельченный камень | 25° | 28° | 30° |
| Влажный груз | Мокрый песок, пепел, мокрая глина | 30 / 35° | 35 / 40° | 40 / 45° |
| Упакованный груз | Куль, джутовый мешок, бумажный мешок | 30 / 35° | 30 / 40° | 35 / 40° |
Минимальный угол лоткообразования:
| Стандартная группа роликов | Высота профиля 14 и 16 мм | Высота профиля 32 мм |
|---|---|---|
| Состоит из 3-роликов | 30° | 25° * |
| Состоит из 2 роликов | 30° | 25° * |
Шевронные конвейерные резинотканевые ленты могут поставляться как замкнутыми в кольцо, так и не замкнутыми. Для стыковки необходимо заказывать шевронные конвейерные резинотканевые ленты большей длины.
| Вид стыковки | Лента EP 250/2 | Лента EP 400/3 |
|---|---|---|
| Стыковка горячим способом | 0.65 м | 0.85 м |
| Стыковка холодным способом | 0.70 м | 0.90 м |
Шевронные конвейерные резинотканевые ленты также могут быть состыкованы в кольцо при помощи механических соединителей.
Конвейерные (транспортерные) резинотканевые ленты могут быть изготовлены с любой комбинацией наружных обкладок.
Конвейерные (транспортерные) резинотканевые ленты изготавливают любой длины, но вес рулона не должен превышать 12 тонн.
Конвейерные (транспортерные) резинотканевые ленты имеют резиновый борт.
Заводская гарантия не менее 24 месяцев.
Возможна доставка приобретенной продукции до склада потребителя.
Решили заказать у нас ленты? Тогда при отправке запроса на почту или через форму отправьте следующие данные:
Ширина ленты (мм), Маркировка ленты, Длина (метр погонный). Желательно заполнить опросный лист.
Пример: 650 ЕР 400/3 4/2, 300 мп
