Шкивы зубчатые - для ремней профиля N10 (малошумящие)
Малошумящие со склада в Москве!
Чтобы заказать Малошумящие, звоните по телефону, или воспользуйтесь заявкой с сайта!
Шкивы зубчатые - для ремней профиля N10 (малошумящие), предлагаемые Вашему вниманию, предназначены для работы в силовых приводах и транспортирующих передачах промышленного оборудования.

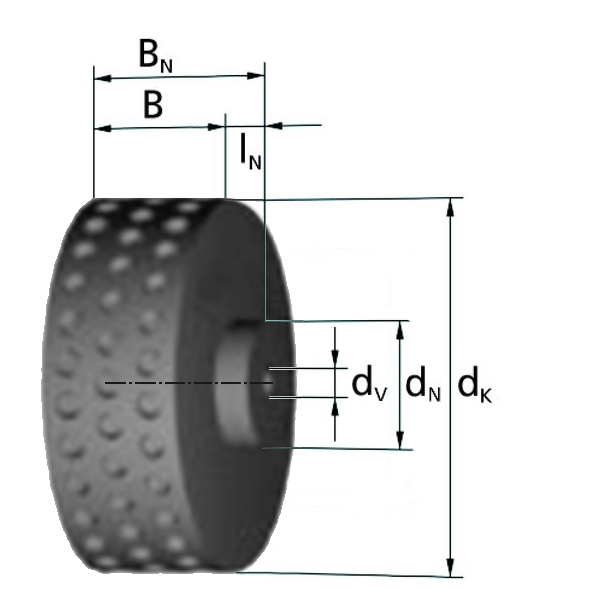

Расшифровка буквенных обозначений размеров шкивов для ремней профиля N10
dK - наружный диаметр шкива (мм.)
dN - диаметр ступицы (hub) (мм.)
dV - диаметр центровочного отверстия (мм.)
BN - общая ширина шкива (мм.)
B - ширина зубчатой части шкива (мм.)
Шкивы для зубчатых ремней профиля N10 поставляются в стандартном исполнении с посадочным отверстием под расточку или ступицу типа "Taper Bush".
Предлагаемые Вашему вниманию шкивы, строго соответствуют по профилю и геометрии расстановки зубьев типам выпускаемых ремней профиля N (малошумящие).
Технология, в соответствии с которой производятся шкивы для приводных зубчатых ремней, позволяет выпускать изделия с высокой точностью, которая гарантирует равномерное распределение нагрузки при работе привода и снижение износа применяемых ремней.
| Шкивы зубчатые профиля N10 (малошумящие) | |||
|
Число зубьев Z |
Втулка dn x ln (мм.) |
Отверстие dv |
Ø головки dk (мм.) |
|---|---|---|---|
| 16 | 16x5,5 | 6 | 49,49 |
| 18 | 20x5,5 | 6 | 55,86 |
| 20 | 23x5,5 | 6 | 62,22 |
| 22 | 26x5,5 | 6 | 68,59 |
| 24 | 27x8 | 6 | 74,95 |
| 25 | 30x8 | 6 | 78,14 |
| 26 | 30x8 | 6 | 81,32 |
| 27 | 30x8 | 6 | 84,50 |
| 28 | 30x8 | 6 | 87,69 |
| 30 | 35x8 | 8 | 94,05 |
| 32 | 38x8 | 8 | 100,42 |
| 34 | 38x8 | 8 | 106,79 |
| 36 | 38x8 | 8 | 113,15 |
| 38 | 38x8 | 8 | 119,52 |
| 40 | 38x8 | 8 | 125,88 |
