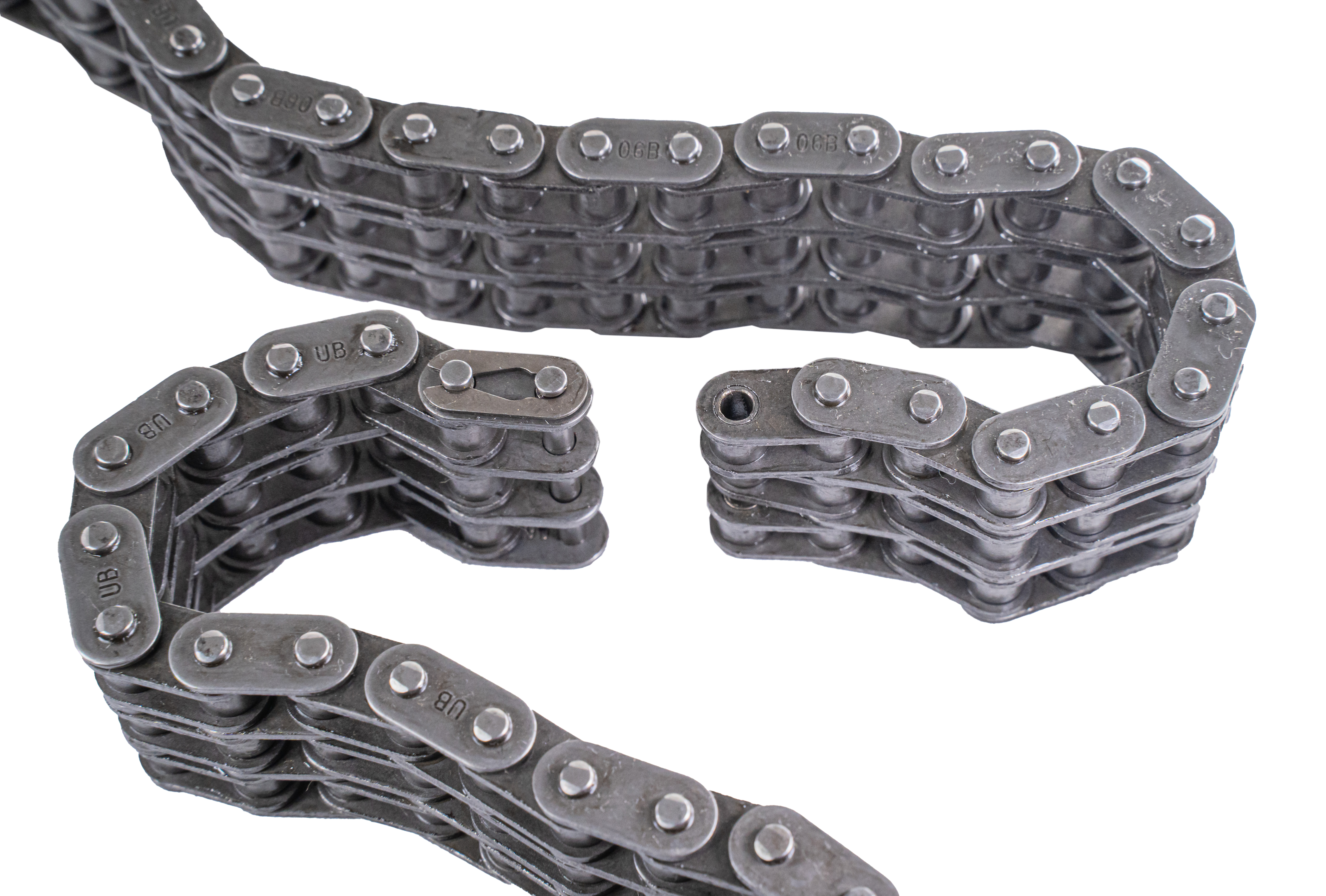

06B-3
06B-3 со склада в Москве!
Чтобы заказать 06B-3, звоните по телефону, или воспользуйтесь заявкой с сайта!

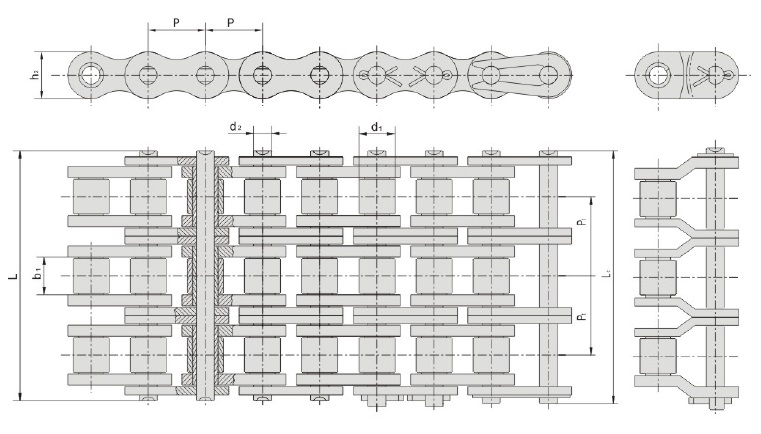

| Наименование | Шаг | Диаметр ролика | Ширина между внутр. пластинами | Диаметр штифта (валика) | Длина штифта (валика) | Высота пластины | Поперечный шаг | Мин. разрушающая сила | Ср. разрушающая сила | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| P | D1 MAX | B1 MIN | D2 MAX | L MAX | Lc MAX | H2 MAX | PT | Q Min | Q | q |
| DIN\ISO | mm | mm | mm | mm | mm | mm | mm | KN | KN | кг/м.п. |
| 06B-3 | 9.525 | 6.35 | 5.72 | 3.28 | 33.8 | 8.2 | 10.24 | 24.9 | 30.1 | 1.18 |
Характеристики
Характеристики цепи 06B-3
| Наименование | DIN \ ISO | 06B-3 | ||
| Шаг | P | mm | 9.525 | |
| Диаметр ролика | d1 | max | mm | 6.35 |
| Ширина между внутр. Пластинами | b1 | min | mm | 5.72 |
| Диаметр штифта (валика) | d2 | max | mm | 3.28 |
| Длина штифта (валика) | L | max | mm | 33.8 |
| Длина штифта (валика) | Lc | max | mm | 34.6 |
| Высота пластины | h2 | max | mm | 8.2 |
| Поперечный шаг | pt | mm | 10.24 | |
| Мин. разрушающая нагрузка | Q min. | KN | 24.9 | |
| Сред. разрушающая нагрузка | Q | KN | 24.9 | |
| Вес | q | кг\м.п. | 1,24 | |
