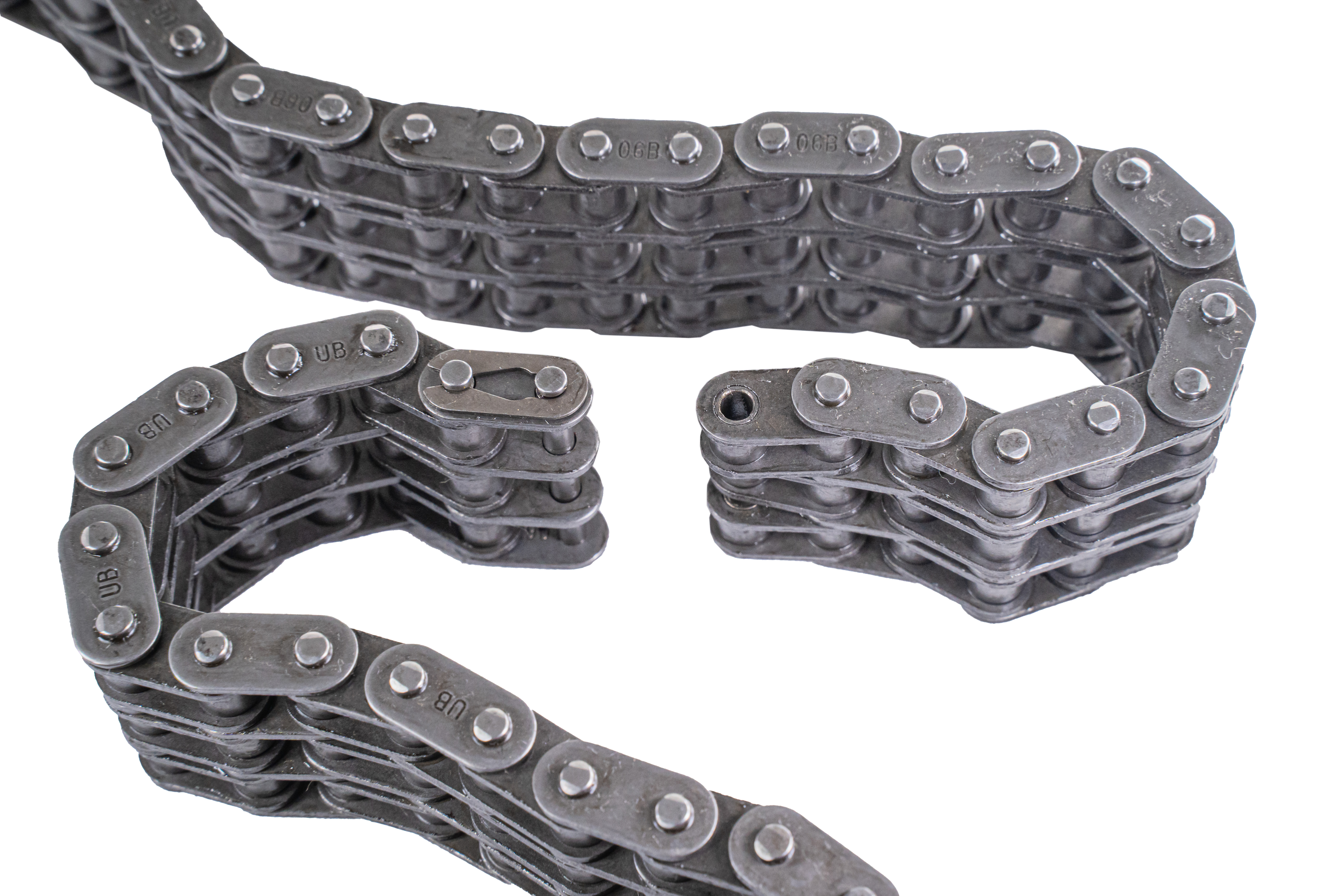

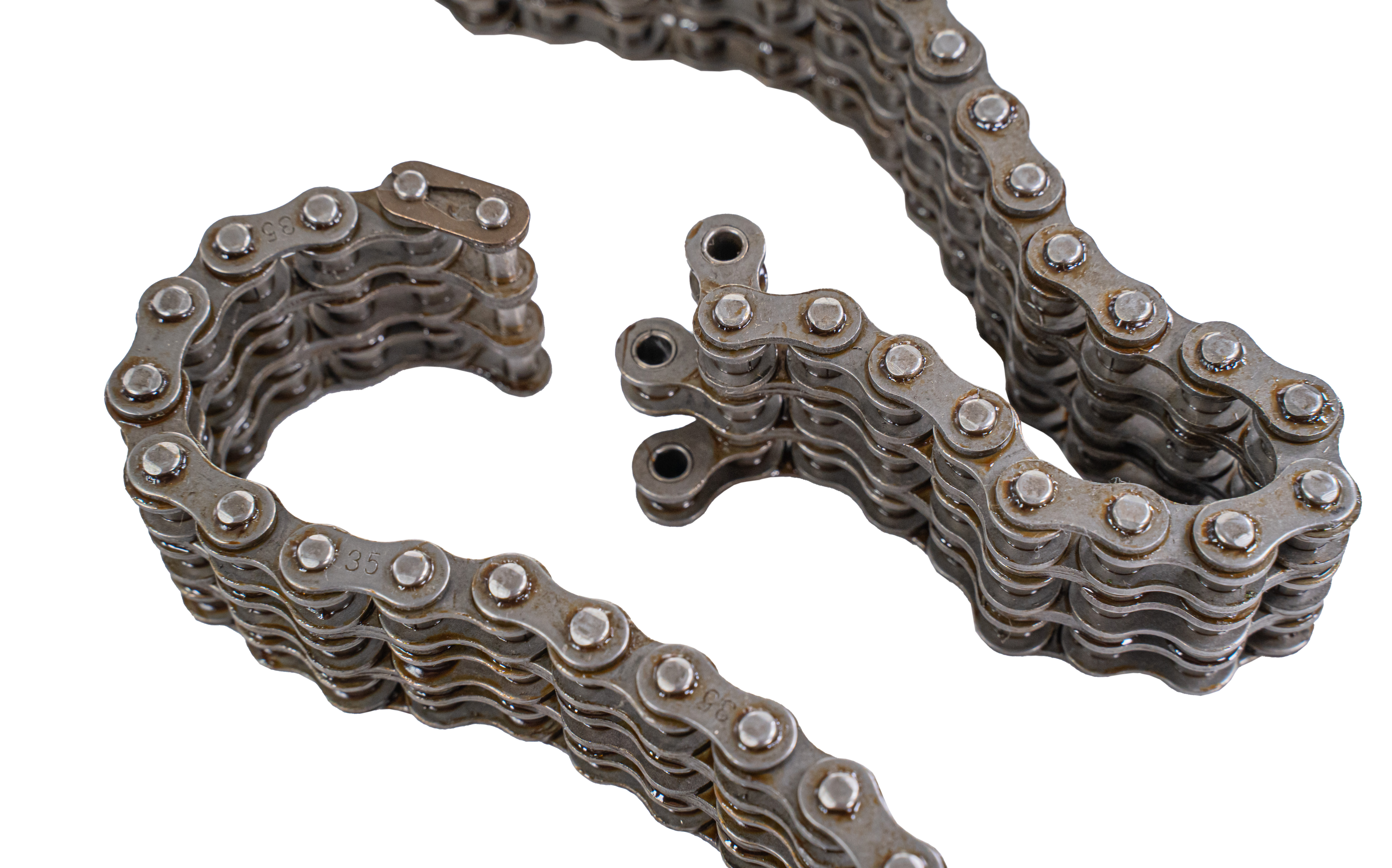

20A-3
20A-3 со склада в Москве!
Чтобы заказать 20A-3, звоните по телефону, или воспользуйтесь заявкой с сайта!

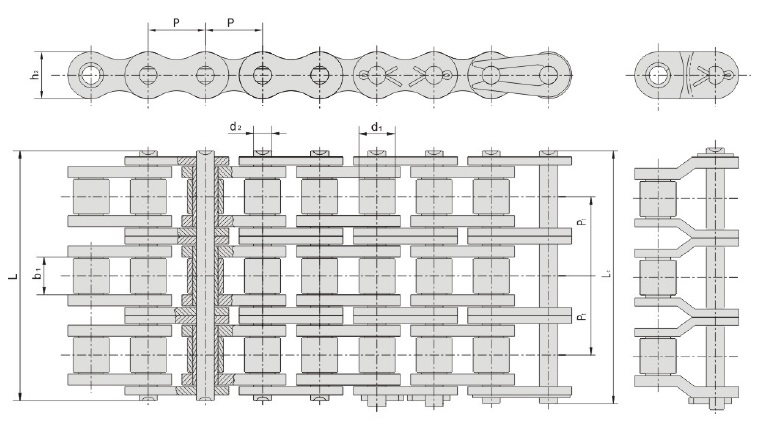

| Наименование | Шаг | Диаметр ролика | Ширина между внутр. пластинами | Диаметр штифта (валика) | Длина штифта (валика) | Высота пластины | Поперечный шаг | Мин. разрушающая сила | Ср. разрушающая сила | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| P | D1 MAX | B1 MIN | D2 MAX | L MAX | Lc MAX | H2 MAX | PT | Q Min | Q | q |
| DIN\ISO | mm | mm | mm | mm | mm | mm | mm | KN | KN | кг/м.п. |
| 20A-3 | 31.75 | 19.05 | 18.9 | 9.53 | 111.6 | 30.1 | 35.76 | 265.5 | 309.6 | 11.9 |
Характеристики
Характеристики цепи 20A-3
| Наименование | DIN \ ISO | 20A-3 | ||
| Шаг | P | mm | 31.75 | |
| Диаметр ролика | d1 | max | mm | 19.05 |
| Ширина между внутр. Пластинами | b1 | min | mm | 18.9 |
| Диаметр штифта (валика) | d2 | max | mm | 9.53 |
| Длина штифта (валика) | L | max | mm | 111.6 |
| Длина штифта (валика) | Lc | max | mm | 115 |
| Высота пластины | h2 | max | mm | 30.1 |
| Поперечный шаг | pt | mm | 35.76 | |
| Мин. разрушающая нагрузка | Q min. | KN | 265.5 | |
| Сред. разрушающая нагрузка | Q | KN | 265.5 | |
| Вес | q | кг\м.п. | 1,24 | |
