Top-Laser SMARTY2 – это недорогое измерительное средство для точного выставления ременных шкивов и цепных звездочек диаметром от 60 мм и более. Позволяет легко и быстро проводить юстировку с наглядным результатом. Использование данного прибора не предполагает какой-либо специальной подготовки.
Положение лазерного луча указывает на природу несоосности, позволяя легко и точно осуществить правильную регулировку. Прибор можно использовать как с горизонтально, так и с вертикально расположенными приводами.

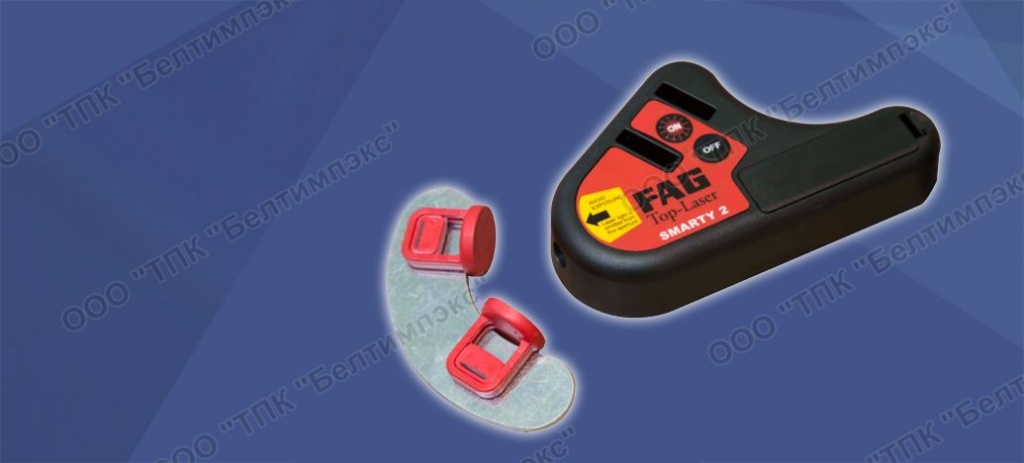

Комплект поставки прибора для выверки соосности шкивов
FAG Top-Laser SMARTY2

Обозначение прибора для заказа LASER-SMARTY2.
Все элементы поставляются в обитом тканью футляре.

      1.    передатчик

      2.    оптические магнитные мишени

      3.    батарея

      4.    обитый тканью футляр

Точная выверка шкива и ремня позволит Вам:

    •

    •

    •

    •

    •

    •

Увеличить срок службы подшипников!

Повысить эксплуатационную надежность оборудования, эффективность и производительность!

Уменьшить износ ремней и шкивов, а также цепей и звездочек!

Снизить трение и энергопотребление!

Уменьшить вибрацию и шум!

Снизить расходы на замену компонентов и издержки, связанные с простоями оборудования!

Звоните +7 (495) 221-06-49 и наши специалисты ответят на все интересующие Вас вопросы и подробно расскажут о достоинствах прибора FAG TOP-LASER SMARTY2

Отличительные особенности и преимущества прибора FAG Top-Laser SMARTY2:

Простота использования, устанавливается за несколько секунд
Показывает параллельное и угловое несовмещение шкивов и их перекосы
Гораздо быстрее и точнее, чем измерения с использованием привычных, традиционных методов (поверочной линейки, струны, спиртового уровня)
Предназначен для выравнивания шкивов и звездочек как в горизонтальной, так и в вертикальной плоскости
Юстировка может быть произведена одним человеком
Измерительный прибор удерживается на шкивах силой магнитного поля, также возможно использование для регулировки немагнитных шкивов
Подходит почти для всех типов шкивов и звездочек цепных передач:

Виды возможного перекоса, регулируемые с помощью лазерного прибора
FAG Top-Laser SMARTY2

Вертикальный угловой перекос		Параллельный перекос шкивов


Горизонтальный угловой перекос		Точная выверка шкивов

Основными причинами перекоса являются:

шкивы неправильно расположены на валах;
вал электродвигателя и ведомые валы механизма не параллельны;
шкивы имеют наклон вследствие неправильного монтажа.

Принцип работы лазерного прибора FAG Top-Laser SMARTY2

    Перед выверкой шкивов важно проверить правильность их установки на валах, а также прямолинейность валов. Выполнение качественной выверки невозможно для деформированных шкивов.

    Приспособления для выверки соосности шкивов FAG Top-Laser SMARTY2 состоит из передающего блока и двух оптических мишеней, которые с помощью магнитов крепятся на боковую поверхность шкивов. Небольшой вес мишеней и источника лазерного луча так же позволяет закреплять их с помощью двусторонней липкой ленты и на немагнитных шкивах или звездочках.

    Спроецированная лазером передающего блока линия четко видна в специальных целевых метках оптических мишеней. В зависимости от ориентации оптических меток с помощью проецируемого лазерного луча, можно определить тип перекоса и способ его устранения.

Точная выверка шкивов прибором FAG Top-Laser SMARTY2

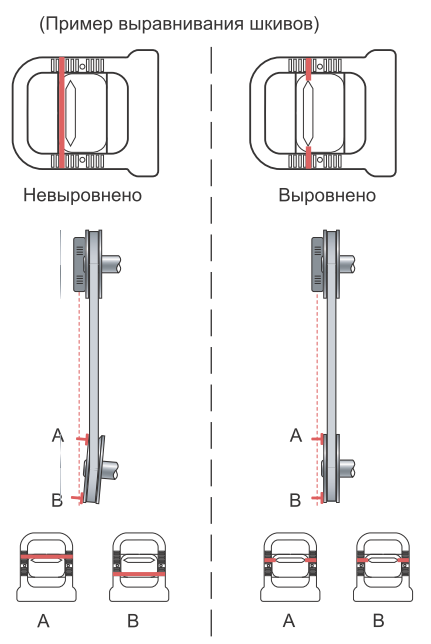

1. Вертикальное выравнивание шкивов	2. Горизонтальное выравнивание шкивов

Выверка соосности шкивов выполняется путём регулировки подвижных частей оборудования, пока лазерная линия не будет проходить через прорези мишеней. Чтобы достичь требуемой точности выверки в некоторых случаях может потребоваться регулировка обоих шкивов и валов.

ВНИМАНИЕ!
При работе с прибором не смотреть на лазерный луч и не направлять его в глаза других людей!
Диодный лазер макс. выходная мощность 1 мВт на 670 нм лазерный прибор II класса.

Технические характеристики прибора для юстировки шкивов
FAG Top-Laser SMARTY2

86 мм (длина) х 30 мм (высота) х 145 мм (ширина).
Вес: 0,27 Кг.
Батарея 1 x R6 (AA) 1,5 В.
Работа от батареи 8 часов непрерывной работы.
Подходит для клиновых и зубчатых ремней.
Расстояние измерения до 10 м.
Диаметры шкивов: ≥ 60 мм.
Угол луча 78°.
Категория лазера 2.
Выходная мощность < 1 мВт.
Длина волны лазера: 635 - 670 нм.
Диапазон температур составляет от -10°C до +50°C.
Корпус: АБС-пластмасса.
Задняя пластина: анодированный алюминий.
Погрешность калибровки: отклонение < 0,5 мм; угол < 0,1°.
Метки: 2 магнитные метки с регулируемой осевой линией.

Schaeffler Technologies
AG & Co. KG

Технические характеристики прибора для юстировки шкивов
FAG Top-Laser SMARTY2

При юстировке следует помнить, что чем больше неточность выравнивания, тем больше возможность неустойчивости ремня, его износа, износа подшипников и переворота клинового ремня.

Максимальный перекос шкивов	На 500 мм межцентрового расстояния привода
Максимальный перекос шкивов	(°)	(мм)
Клиновые ремни резинотканевые	½	5
Клиновые ремни полиуретановые	¼	2,5
Поликлиновые ремни	¼	2,5
Зубчатые ремни	¼	2,5

Своевременная проверка узлов привода и смазки подшипников залог долгой и безаварийной работы Вашего оборудования! Заказывайте FAG Top-Laser SMARTY2 по телефону +7 (495) 221-06-49
