Открытый зубчатый ремень ATN20 50 мм, Полиуретан, FRK

Открытый зубчатый ремень ATN20 50 мм, Полиуретан, FRK

Крупнейший склад ремней в России и СНГ!

Более 50 000
ремней на складе

Профессиональная
помощь в подборе

Покупка ремня
в течение часа

Преимущества ремней Белтимпэкс

Изготовлен по европейскому стандарту
DIN, который выше по требованиям, чем ГОСТ
Кордшнур уложен ровно
Без запаха дешевой резины
Геометрия готового ремня идеально
подходит под профиль шкива
Белтимпэкс - надежный партнер с
безупречной репутацией

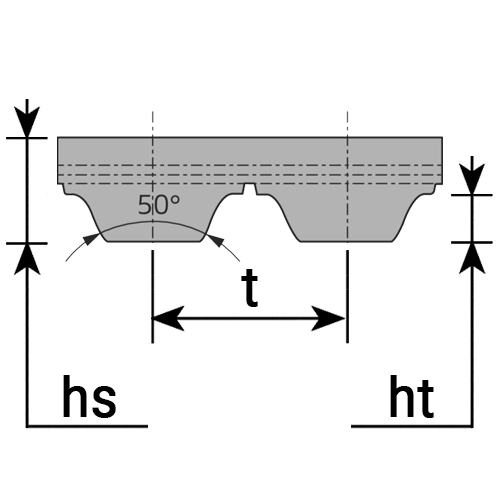

Характеристики зубчатого ремня

Открытый зубчатый ремень ATN20 50 мм, Полиуретан, FRK

Шаг зубьев	t	мм	20
Ширина ремня	b	мм	50
Минимальный диаметр шкива	dw	мм	124.5
Толщина ремня	hs	мм	8
Высота зуба	ht	мм	5
Производитель			FRK

Материалы зубчатого ремня

Компаунд	TPU
Кордшнур	Сталь; Стальной усиленный; Нержавеющая сталь

Свойства открытого зубчатого ремня ATN20

1. Механическая фиксация оснастки на ремне.
2. Позволяет многоразовый монтаж/демонтаж оснастки без замены ремня.
3. Совместим со шкивами AT20.
4. Устойчив к истиранию и маслам.

О товаре

Открытый зубчатый ремень ATN20 50 мм, Полиуретан, FRK

Описание и преимущества

Открытые зубчатые полиуретановые ремни ATN20 — для тяжёлой подачи с надёжной фиксацией оснастки и максимальной точностью
Если вы ищете решение для транспортировки массивных изделий, жёсткой фиксации оснастки или передачи высоких нагрузок на длинных ходах, ремень ATN20 — ваш идеальный выбор. Он сочетает в себе надёжный профиль AT20 и функциональность модульной платформы с встроенными резьбовыми гнёздами, позволяющими быстро устанавливать или перестраивать захваты и крепления.

Ключевые преимущества

• Максимально прочная база для установки захватов и платформ
• Встроенные резьбовые гнёзда — быстрая замена формата без снятия ремня
• Широкий шаг — оптимален для тяжёлых объектов и крупной оснастки
• Высокая передача крутящего момента без проскальзывания
• Надёжная работа при вибрации и реверсе
• Универсальность — один ремень подходит для десятков конфигураций
• Не требует сварки или клея для монтажа элементов

Основные размеры

Основные параметры и материалы

Конструкция и материалы:

• Основа: литьевой полиуретан
• Армирование: стальной корд
• Форма зуба и профиля: трапецеидальные зубья

Геометрические размеры:

• Шаг зуба (Pitch): 20.0 мм
• Высота зуба (ht): 5.0 мм
• Общая высота ремня (hs): 8.0 мм
• Втулки под крепёж: чаще всего резьба M5 или M6, возможны спецварианты
• Стандартные ширины: от 16 мм

Маркировка зубчатого ремня

Открытый зубчатый ремень ATN20 50 мм, Полиуретан, FRK

Маркировка: указывается длина ремня в мм и тип профиля, например:

25-ATN20/10000-M — ремень шириной 25 мм, тип профиля ATN20, длиной 10000 мм, M — метры

Такую маркировку легко расшифровать:

• 25 — ширина в мм
• ATN20 — профиль ремня
• 10000 — длина в мм
• M — открытый ремень

Применение зубчатого ремня

Открытый зубчатый ремень ATN20 50 мм, Полиуретан, FRK

Сферы применения

• Массивные транспортёрные системы
• Упаковочные и фасовочные линии с тяжёлыми упаковками
• CNC-подачи с навесной оснасткой
• Монтажно-сборочные линии с изменяемым форматом
• Револьверные системы перемещения
• Автоматические манипуляторы и портальные роботы
