• Полиуретановый ремень со стальным кордом.
• Профиль зуба согласно ISO 5296.
• Метрический шаг 9,525 мм.
• Дюймовый шаг 3/8’’.
• Профиль и размеры зуба оптимизированы для обеспечения равномерного
распределение нагрузки и минимальной деформации под нагрузкой.
• Стальные корды с высоким сопротивлением растяжению, гарантируют высокую
стабильность и минимальное удлинение.
• Уменьшение вибрации привода.
• Данный тип ремней подходит для линейных приводов и передачи малой и средней мощности
с высокой точностью осевого и углового позиционирования.
• Допуск на отрицательную длину доступен по запросу.
• Доступна двусторонняя конструкция зубьев.

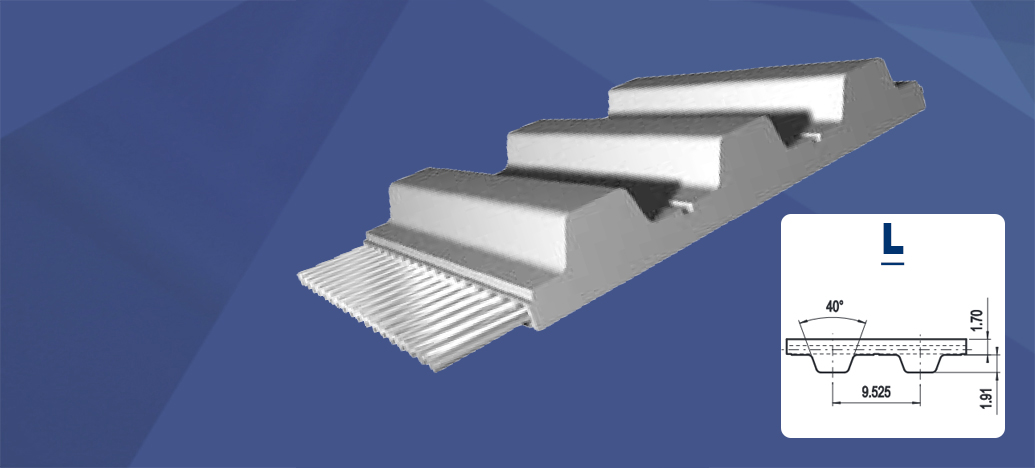

Открытые зубчатые ремни профиля L
Открытые зубчатые ремни профиля L со склада в Москве!
Чтобы заказать Открытые зубчатые ремни профиля L, звоните по телефону, или воспользуйтесь заявкой с сайта!
Общая информация о зубчатых ремнях профиля L
Открытые дюймовые зубчатые ремни с трапецеидальной формой зуба профиля L изготавливаются из термопластичного полиуретана, обеспечивающего большую стойкость к износу и к истиранию.
Данные ремни используются во многих отраслях промышленности. Ремни профиля L
могут быть как открытого типа, так и состыкованного. Ремни L могут транспортировать продукцию, выполняя роль транспортерных лент. Возможно изготовления ремней с различными перегородками и направляющими.
Основные характеристики зубчатых ремней профиля L
Допуск ширины: ±0,5 [мм]
Допуск длины: ±0,5 [мм/м]
Допуск толщины: ±0,2 [мм]
Звоните +7 (495) 221-06-49! Наши специалисты помогут Вам с подбором полиуретановых зубчатых ремней профиля L и ответят на интересующие Вас вопросы
Технические характеристики ремней профиля L
Ширина ремня [mm] |
Допустимая нагрузка |
Допустимая нагрузка |
Разрывная нагрузка |
Вес ремня [kg/m] |
|---|---|---|---|---|
050/12,7 |
1270 |
635 |
4620 |
0,049 |
075/19,1 |
1960 |
980 |
7140 |
0,073 |
100/25,4 |
2760 |
1380 |
10080 |
0,098 |
150/38,1 |
4260 |
2130 |
15540 |
0,146 |
200 / 50,8 |
5640 |
2820 |
20580 |
0,195 |
300 / 76,2 |
8510 |
4255 |
31080 |
0,293 |
400/101,6 |
11390 |
5695 |
41580 |
0,390 |
Гибкость ремней профиля L в зависимости от типа корда
СТАНДАРТ
Минимальное количество зубьев и минимальный диаметр
Привод без обратного изгиба
• Шкив привода 15 зубьев
• Холостой ход на зубьях ремня dmin = 60мм
Привод с обратным изгибом
• Шкив привода 20 зубьев
• Холостой ход на задней части ремня dmin = 60мм
АРАМИД
Минимальное количество зубьев и минимальный диаметр
Привод без обратного изгиба
• Шкив привода 15 зубьев
• Холостой ход на зубьях ремня dmin = 60мм
Привод с обратным изгибом
• Шкив привода 20 зубьев
• Холостой ход на задней части ремня dmin = 60мм
НЕРЖАВЕЮЩАЯ СТАЛЬ
Минимальное количество зубьев и минимальный диаметр
Привод без обратного изгиба
• Шкив привода 18 зубьев
• Холостой ход на зубьях ремня dmin = 65мм
Привод с обратным изгибом
• Шкив привода 20 зубьев
• Холостой ход на задней части ремня dmin = 65мм
