Прибор для контроля натяжения приводных ремней FAG Top-Laser TRUMMY2

    Удобный и прочный Top-Laser TRUMMY2 представляет собой оптико-электронный прибор для измерения и настройки оптимального натяжения ремня привода.

Описание прибора для контроля натяжения приводных ремней
FAG Top-Laser TRUMMY2

    Простой в обслуживании, мобильный прибор Top-Laser TRUMMY2 состоит из одного беспроводного измерительного зонда, одного измерительного зонда с кабелем для труднодоступных мест и микропроцессора, с помощью которого вычисляются важные для натяжения ремня показатели: частота (Hz) либо сила (Н). Приложение к приводному ремню импульса, вызванного каким-либо внешним механическим воздействием, например, запасовкой ремня, вызывает собственные колебания натянутого ремня. Возникающая собственная частота статических колебаний измеряется и отображается зондом TRUMMY2 с помощью синхронизированного светового луча.

    До начала процесса измерения величины натяжения ременной передачи, в микропроцессор предварительно вводятся значения массы и длины приводного ремня. Полученное в результате измерений значение натяжения ремня сравнивается с заданной величиной.

    Новый метод измерений, основанный на принципе синхронизированного светового луча, позволяет получать достоверные данные и исключает влияние посторонних факторов, искажающих результаты измерений в отличие, например, от метода с использованием акустических волн. Доступное и четкое руководство по эксплуатации прибора для удобства выполнено на нескольких языках.

Технические характеристики прибора FAG Top-Laser TRUMMY2

Диапазон измерении:	10 - 800 Hz +/- 1 Hz погрешность измерения < 1 % погрешность цифрового дискретизатора < 5 % суммарная погрешность
Индикация:	2-строчная ДСВ, 16-значная
Единицы:	метрические и дюймовые
Границы ввода:	- свободная длина ветви: 0,001 - 9,990 м - масса ремня: 0,001 - 9,999 кг/м
Рабочая температура:	+10..+50 °С
Питание:	Батарея 1 х LR61 (9 В)
Корпус:	ABS - пластик
Размеры прибора:	80x126x37 мм. (Ш х В х Г)
Размеры чемодана:	226x178x50 мм. (Ш х В х Г)
Вес:	300 г.

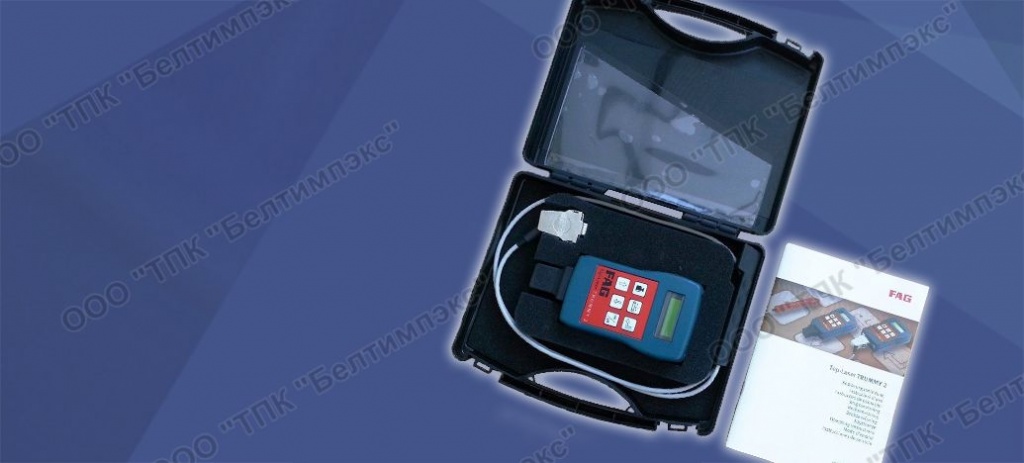

Измерительный прибор поставляется в прочном пластиковом корпусе с беспроводным измерительным датчиком, измерительным датчиком (для труднодоступных мест) с кабелем и 9-вольтовой батареей.

ВНИМАНИЕ! Натяжение ремней можно измерять только тогда, когда привод выключен и неподвижен!

Проведение измерений прибором FAG Top-Laser TRUMMY2

    Измеренное значение можно сравнить с номинальным значением, указанным производителем ременной передачи (в качестве собственной частоты в Hz или силой тяги в N). Это зависит от характеристик привода. Измерение, полученное с помощью FAG TRUMMY сравнивается с указанными номинальными значениями и позволяет регулировать ремень добиваясь оптимального значения натяжения.

    Измерение собственной частоты (Hz)
1. Включите прибор, нажав кнопку ON.
2. Ударьте ремень, чтобы вызвать его естественную вибрацию.
3. Расположите датчик примерно посередине свободной ветви на расстоянии от 3 до 20 мм от ремня.

    Измерение натяжения ремня всегда выполняется на самой длинной ветви ремня в центральной точке между двумя соответствующими шкивами!

4. Правильное измерение указывается звуковым сигналом, и на дисплее появляется «Измерение».
5. Измеренное значение отображается в Hz. Результаты измерений также могут быть сделаны в N.
Дисплей можно изменить с Hz на N в соответствии с описанием меню.
Вес ремня и длина ремня должны быть выставлены в FAG TRUMMY перед началом измерения.
Это делается с помощью специальных клавиш на дисплее, см. «Структура меню прибора FAG Top-Laser TRUMMY2».

    Прибор расчитывает натяжение ремня автоматически по формуле:  T = 4 · m · L2 · f2
    где,
    T – сила натяжения (N),
    m – масса 1м. ремня (кг./м.)
    L – длинна измеряемой ветви ремня (м.)
    f -  измеренная собственная частота ремня (Hz)

Структура меню прибора FAG Top-Laser TRUMMY2

Пункты меню, соответствующие рисунку справа: 1. Режим измерения 2. Установите длину нити с помощью клавиш со стрелками ВВЕРХ / ВНИЗ 3. Установите массу ремня, используя клавиши со стрелками ВВЕРХ / ВНИЗ 4. Пункт меню: Отображение Hz / N 5. Установите режим отображения с помощью клавиш со стрелками ВВЕРХ / ВНИЗ, подтвердите выбор, нажав ENTER: Отображение в герцах (Hz) Отображение в ньютонах (N) 6. Пункт меню: Выбор языка 7. Установите язык с помощью клавиш со стрелками ВВЕРХ / ВНИЗ, подтвердите, нажав ENTER 8. Выбор единиц 9. м, кг/м, N 10. Пункт меню: меню выхода 11. Масса ремня, кг/м. 12. Длина ремня 13. Вкл. / Выкл.

Если на дисплее появляется «Low Bat», аккумулятор должен быть заменен. Прибор переходит в режим энергосбережения автоматически, если никаких измерений не производятся в течение 8 мин.

Параметр масса ремня (кг./м.)

    Для задания параметра масса ремня (кг./м.) можно воспользоваться данными таблицы приведенной ниже. Так же можно рассчитать его самостоятельно, зная вес и длину ремня, получив массу 1м. ремня. Для этого можно использовать значения, предоставляемые производителем ремня или замерив их самостоятельно.
