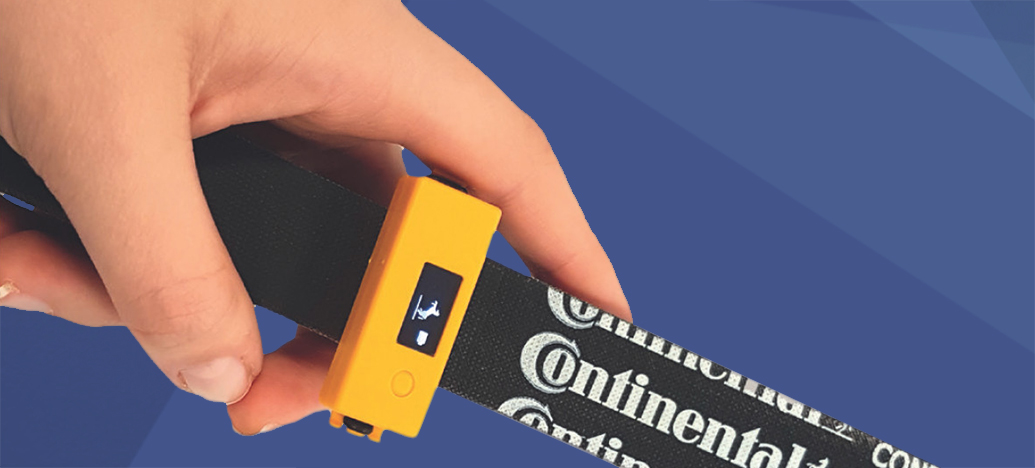

CONTI® VSM MINI – это компактный прибор для проверки натяжения ремня. Он может быть установлен на ремне с помощью резинового кольца или клейкой массы. Затем заставляем ремень вибрировать, дёрнув ремень как гитарную струну рядом с установленным прибором, колебания ремня измеряются датчиком ускорения. Полученное значение выводится как частота Conti. CONTI® VSM MINI совместим со всеми марками оригинальных производителей ремней. Конструктивные размеры прибора CONTI® VSM MINI учитывая его функциональное назначение уникальны.

Преимущества применения CONTI® VSM MINI

• Привлекательное соотношение цена / качество
• Простая и быстрая проверка натяжения ремня
• Подходит для всех распространенных зубчатых и поликлиновых ремней *
• Безотказное измерение даже в условиях сильной громкости, поскольку система основана на датчике ускорения
• Высокая точность измерений +/- 1,5 Гц
• Очень компактный: идеально подходит для любого набора инструментов
• Аккумулятор можно заряжать через любой USB порт

* Для применения с небольшими ремнями (профиль T2.5, профиль MXL и т. д.), пожалуйста, свяжитесь с нашими специалистами.

При использовании прибора CONTI® VSM MINI следует принять во внимание следующее:

1. Частота Conti fC отличается от собственной частоты оптических / акустических методов (VSM 1, VSM 3 ).
2. Если частота Conti ошибочно приравнивается к собственной частоте, ремень может быть неправильно натянут, в результате чего могут быть повреждены подшипники и ремень.
3. Частоту Conti можно рассчитать с помощью программного обеспечения Conti Professional или с помощью конвертера на веб-сайте ContiTech www.conti-professional.de или перейдя по QR-коду.
4. Если используется слишком маленькое уплотнительное кольцо, корпус VSM MINI может быть поврежден. VSM MINI должен монтироваться без использования большого усилия.

При использовании прибора CONTI® VSM MINI важно!

• Частота Conti fC не совпадает с собственной частотой оптических / акустических методов.
• Установка VSM MINI на задней части ремня придает дополнительную массу колебательной системе, которая изменяет собственную частоту.
• С широкими ремнями и большими длинами дополнительный вес можно не принимать в расчет. При весе в 150 грамм достигается отклонение менее 5%, что находится в пределах допусков.
• Клейкая масса для крепления может использоваться до максимальной температуры ремня 50° C. В противном случае клейкая масса может расплавиться, что приведет к образованию остатков на обратной стороне ремня.
• Если клейкая масса слишком грязная, инструмент может упасть с ремня из-за недостаточной адгезии.

Скачать брошюру "Прибор для регулировки натяжения ременной передачи CONTI® VSM MINI"

У Вас остальсь вопросы? Звоните +7 (495) 221-06-49, наши специалисты ответят на них и подробно расскажут о выгодах приобретения прибора CONTI® VSM MINI

Способ применения CONTI® VSM MINI

Проверка натяжения ремня прибором Contitech VSM Mini, шаг 1

Для того чтобы узнать, какая частота Conti требуется для Вашей передачи. Перейдите по QR-коду или рассчитайте ее на сайте www.contitech.de/vsm-mini

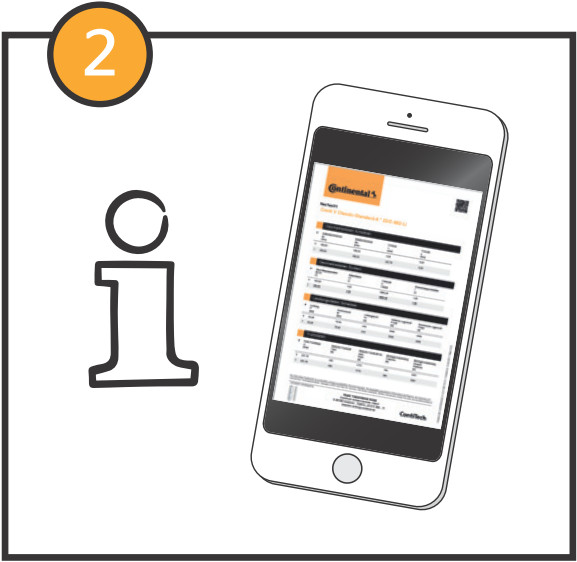

Проверка натяжения ремня прибором Contitech VSM Mini, шаг 2

Запомните правильную частоту Conti для Вашего привода.

Проверка натяжения ремня прибором Contitech VSM Mini, шаг 3

Выберите способ крепления, резиновым кольцом или прилагаемой клейкой массой, в зависимости от доступности системы. Если вы выбрали резиновое кольцо, установите его зацепив за крючки.

Проверка натяжения ремня прибором Contitech VSM Mini, шаг 4

Если вы выбираете клейкую массу для обеспечения лучшей доступности, сформируйте полосу из одного сегмента и нанесите ее на обратную сторону прибора.

Проверка натяжения ремня прибором Contitech VSM Mini, шаг 5

Установите VSM MINI на задней части ремня с помощью резинового кольца. VSM MINI должен быть установлен в средней точке межосевого расстояния

Проверка натяжения ремня прибором Contitech VSM Mini, шаг 6

Закрепите VSM Mini на задней части ремня с помощью клейкой массы. VSM Mini также можно повернуть на 90 °, а затем установить.

Проверка натяжения ремня прибором Contitech VSM Mini, шаг 7

Заставьте ремень вибрировать, оттянув его рядом с устройством и отпустив.

Проверка натяжения ремня прибором Contitech VSM Mini, шаг 8

Если частота, показываемая прибором, соответствует правильной частоте Conti, датчик можно снять. Если она отличается, увеличьте или уменьшите натяжение в зависимости от ситуации.
