Подбор плоских ремней по производителю
Виды покрытий плоских ремней
Кожа
Матовое
Продольные
канавки
Ткань
FSTR
GSTR
Таблица типов плоских ремней с каркасом
из Полиамида (ПА)
| Плоский ремень | Верхнее покрытие |
Общая толщина (мм) |
МАТЕРИАЛ КАРКАСА (толщина) (мм) |
Верхнее / Нижнее покрытие |
Миним. d вала прям./обр. переги (мм) |
Разрывная нагрузка (Н/мм) |
Рабочее натяжение при 1% удлин (Н/мм) |
|
|---|---|---|---|---|---|---|---|---|
|
Материал Рельеф покрытия |
Материал Рельеф покрытия |
|||||||
| TP5 H |
|
0,65 +/- 0,1 |
Резина Узор GSTR |
Нейлон Ткань |
15 | 90 | 14 | |
| TP4 |
|
0,8 +/- 0,1 |
Полиамид 0,2 |
Нейлон Ткань |
Ткань из целлюлозы Ткань |
15 | 90 | 4 |
| TT4 |
|
0,8 +/- 0,1 |
Полиамид 0,2 |
Нейлон Ткань |
Нейлон Ткань |
15 | 90 | 4 |
| TT6 |
|
0,95 +/- 0,1 |
Полиамид 0,2 |
Нейлон Ткань |
Нейлон Ткань |
20 | 135 | 6 |
| GP4 |
|
1,1 +/- 0,05 |
Полиамид 0,2 |
Нейлон Ткань |
XNBR Узор FSTR |
15 | 90 | 4 |
| TG4 FSTR |
|
1,1 +/- 0,15 |
Полиамид 0,2 |
NBR Узор FSTR |
Ткань пропитанная NBR Ткань |
20 | 90 | 4 |
| TG4 |
|
1,1 +/- 0,15 |
Полиамид 0,2 |
XNBR Узор GSTR |
Ткань пропитанная NBR Ткань |
20 | 90 | 4 |
| FNF - 3 |
|
0,9 |
Полиамид 0,25 |
Нейлоновая ткань Ткань |
Нейлоновая ткань Ткань |
20 | 100 | 2,3 |
| KHST - 80 |
|
0,9 |
Полиамид 0,25 |
Ткань Ткань |
Ткань Ткань |
20 | 100 | 2,3 |
| KHS - F0 |
|
1,0 |
Полиамид 0,25 |
Ткань Ткань |
Резина Узор GSTR |
20 | 80 | 2,3 |
| GG6 |
|
1,5 +/- 0,1 |
Полиамид 0,3 |
NBR Узор GSTR |
NBR Узор GSTR |
25 | 135 | 6 |
| TG6 |
|
1,15 +/- 0,15 |
Полиамид 0,35 |
XNBR Узор FSTR |
Нейлон Ткань |
20 | 135 | 6 |
| FNF - 6 |
|
1,1 |
Полиамид 0,4 |
Нейлоновая ткань Ткань |
Нейлоновая ткань Ткань |
30 | 150 | 3,5 |
| KHS - F1/1,2 |
|
1,2 |
Полиамид 0,4 |
Ткань Ткань |
Резина Узор GSTR |
30 | 150 | 3,5 |
| KHS - A1 |
|
1,4 |
Полиамид 0,4 |
Ткань Ткань |
Резина Узор GSTR |
30 | 150 | 3,5 |
| KHS - 1 |
|
1,5 |
Полиамид 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
30 | 150 | 3,5 |
| KHS - F1/1,7 |
|
1,7 |
Полиамид 0,4 |
Ткань Ткань |
Резина Узор GSTR |
30-40 | 150 | 3,5 |
| RNF - 60/1,7 |
|
1,7 |
Полиамид (Япония) 0,4 |
Пропитанная ткань Ткань |
Резина Узор GSTR |
25 | 190 | 3,8 |
| KHS - 140T |
|
1,7 |
Полиамид (Япония) 0,4 |
Резина Узор FSTR |
Резина Узор GSTR |
30 | 200 | 6,0 |
| KHS - 140 |
|
1,7 |
Полиамид 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
40 | 150 | 3,5 |
| KHС - A6 |
|
2,3-2,5 |
Полиамид 0,4 |
Прорезиненная ткань Ткань |
Кожа |
35 | 190 | 3,8 |
| DG1/30 |
|
3,0 |
Полиамид 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
50 | 220 | 5,0 |
| KHS - 1/30 |
|
3,0 |
Полиамид 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
40 | 150 | 3,5 |
| KHS - 1/30T |
|
3,0 |
Полиамид (Япония) 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
50 | 180 | 4,0 |
| KHS - 1/40 |
|
4,0 |
Полиамид 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
50 | 150 | 3,5 |
| KHS - 1/60T |
|
6,0 |
Полиамид (Япония) 0,4 |
Резина Узор GSTR |
Резина Узор GSTR |
80 | 180 | 4,0 |
| GG10 |
|
1,9 +/- 0,2 |
Полиамид 0,5 |
XNBR Узор GSTR |
XNBR Узор GSTR |
35 | 225 | 10 |
| TG10/2 |
|
2,0 +/- 0,2 |
Полиамид 0,5 |
NBR Узор GSTR |
Нейлон Ткань |
35 | 225 | 10 |
| KHС - A6T |
|
2,5 |
Полиамид (Япония) 0,5 |
Прорезиненная ткань Ткань |
Кожа |
35 | 225 | 5,0 |
| GG10/3 |
|
2,9 +/- 0,2 |
Полиамид 0,5 |
NBR Узор GSTR |
NBR Узор GSTR |
30 | 225 | 10 |
| GG10/4 |
|
3,9 +/- 0,2 |
Полиамид 0,5 |
NBR Узор GSTR |
NBR Узор GSTR |
30 | 225 | 10 |

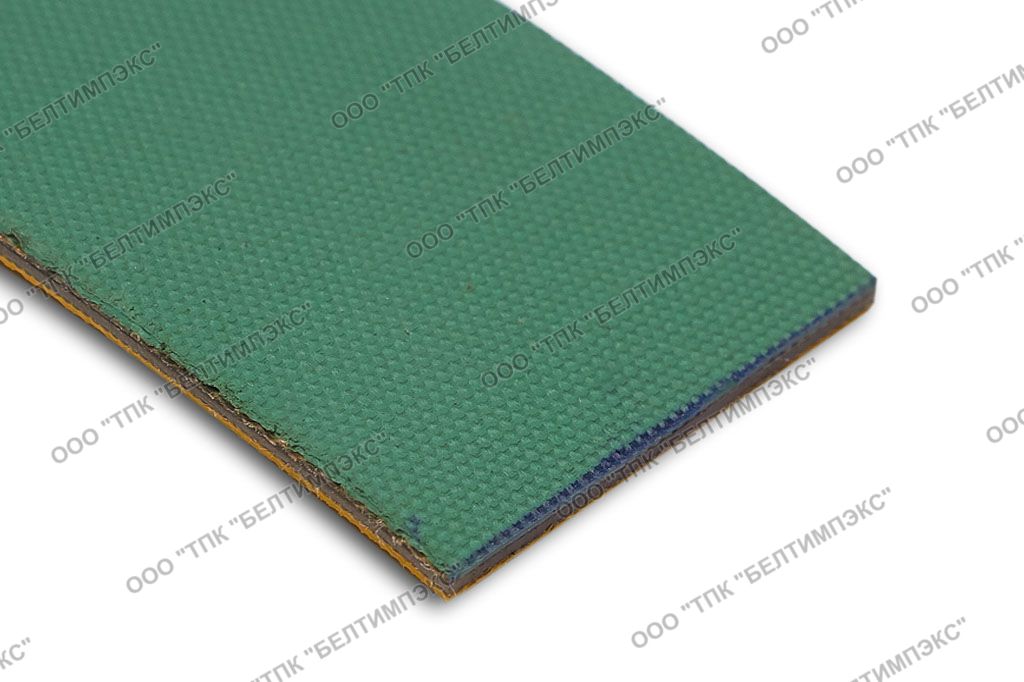

| KHS - 1/20 |
|
2,0 |
Полиамид 0,6 |
Резина Узор GSTR |
Резина Узор GSTR |
40 | 160 | 4,0 |
| PT - 40IG |
|
4,0 |
Полиамид 0,6 |
Резина Узор GSTR |
Резина Узор GSTR |
60 | 150 | 4,0 |

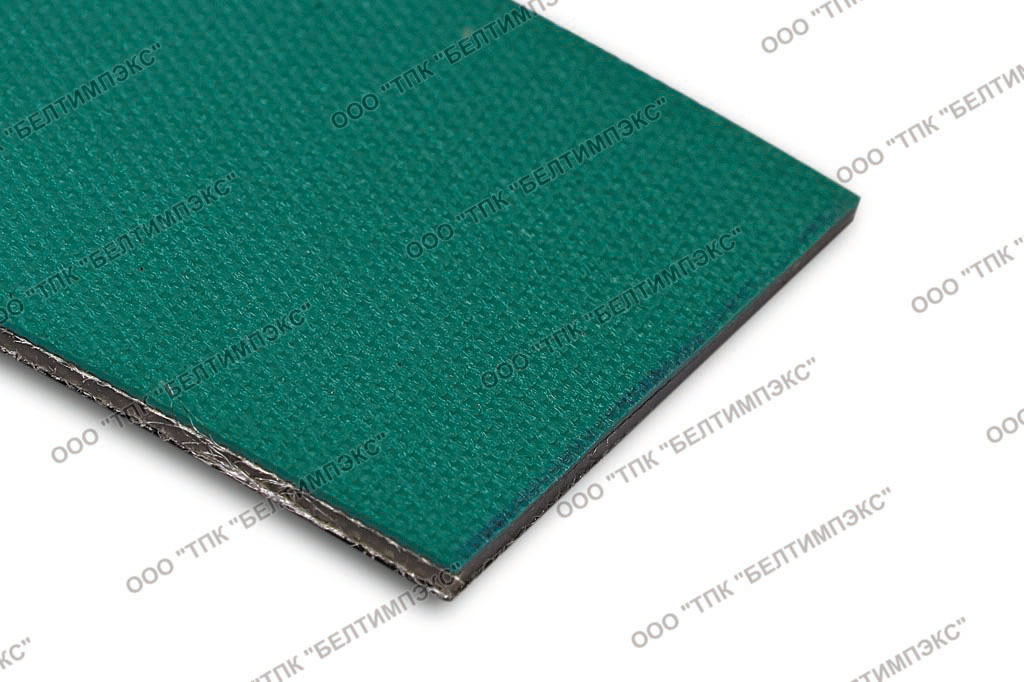

| GT14 |
|
1,7 +/- 0,15 |
Полиамид 0,7 |
XNBR Узор GSTR |
Нейлон Ткань |
50 | 315 | 14 |
| GG14 |
|
2,1 +/- 0,2 |
Полиамид 0,7 |
XNBR Узор GSTR |
XNBR Узор GSTR |
60 | 315 | 14 |
| GG14/3 |
|
3,0 +/- 0,2 |
Полиамид 0,7 |
XNBR Узор GSTR |
XNBR Узор GSTR |
40 | 315 | 14 |
| LT14 |
|
3,3 +/- 0,15 |
Полиамид 0,7 |
Нейлон Ткань |
Кожа |
60 | 315 | 14 |
| GG14/4 BL |
|
4,1 |
Полиамид 0,7 |
Резина Узор GSTR |
Резина Узор GSTR |
50 | 14 | |
| GG14/6 |
|
6,1 +/- 0,2 |
Полиамид 0,7 |
NBR Узор GSTR |
NBR Узор GSTR |
50 | 315 | 14 |
| KHS - 2XT |
|
2,3 |
Полиамид (Япония) 0,75-0,8 |
Резина Узор GSTR |
Резина Узор GSTR |
60 | 500 | 7,5 |
| T2/23 |
|
2,3 |
Полиамид 0,8 |
Резина Узор GSTR |
Резина Узор GSTR |
75 | 300 | 7,5 |
| KHS - A2T |
|
3,0 |
Полиамид (Япония) 0,8 |
Резина Узор GSTR |
Резина Продольные канавки |
60 | 315 | 7,5 |
| KHS - 2/30 |
|
3,0 |
Полиамид 0,8 |
Резина Узор GSTR |
Резина Узор GSTR |
60 | 300 | 7,0 |
| KHC - A10 |
|
3,0-3,5 |
Полиамид 0,8 |
Пропитанная ткань Ткань |
Кожа |
60 | 270 | 6,8 |
| KHС - A10T |
|
3,0-3,5 |
Полиамид 0,8 |
Прорезиненная ткань Ткань |
Кожа |
60 | 270 | 6,8 |
| KHS - 2/40 |
|
4,0 |
Полиамид 0,8 |
Резина Узор GSTR |
Резина Узор GSTR |
60 | 270 | 6,8 |
| KH - A10 |
|
4,8-5,0 |
Полиамид 0,8 |
Кожа |
Кожа |
70 | 270 | 6,8 |
| KH - A10T |
|
4,8-5,0 |
Полиамид (Япония) 0,8 |
Кожа |
Кожа |
60 | 315 | 7,5 |
| GG14/5 |
|
5,1 |
Полиамид 0,8 |
Резина Узор GSTR |
Резина Узор GSTR |
50 | 315 | 14 |
| KHС - 4A10T |
|
5,5-5,8 |
Полиамид (Япония) 0,8 |
Прорезиненная ткань Ткань |
Кожа |
300 | 1050 | 30,0 |
| KHS - 2/60 |
|
6,0 |
Полиамид 0,8 |
Резина Узор GSTR |
Резина Узор GSTR |
60 | 300 | 7,0 |
| GG20/3 |
|
3,0 +/- 0,1 |
Полиамид 1,0 |
XNBR Узор GSTR |
XNBR Узор GSTR |
70 | 450 | 20 |
| KHS - 250T |
|
2,6 |
Полиамид (Япония) 1,0 |
Резина Узор FSTR |
Резина Узор GSTR |
90 | 430 | 11,0 |
| KHS - 3 |
|
3,0 |
Полиамид 1,0 |
Резина Узор GSTR |
Резина Узор GSTR |
100 | 400 | 10,0 |
| KHS - 251T |
|
3,0 |
Полиамид (Япония) 1,0 |
Резина Узор GSTR |
Резина Узор GSTR |
100 | 430 | 11,0 |
| T3M/30 |
|
3,0 |
Полиамид 1,0 |
Резина Узор GSTR |
Резина Узор GSTR |
90-100 | 320 | 11,5 |
| LT20 |
|
3,3 +/- 0,15 |
Полиамид 1,0 |
Нейлон Ткань |
Кожа |
90 | 450 | 20 |
| KHS - A3T |
|
3,5 |
Полиамид (Япония) 1,0 |
Резина Узор GSTR |
Резина Продольные канавки |
120 | 450 | 12,0 |
| KHS - 3/40 |
|
4,0 |
Полиамид 1,0 |
Резина Узор GSTR |
Резина Узор GSTR |
100 | 400 | 10,0 |
| KH - 2A6 |
|
5,0 |
Полиамид 1,0 |
Кожа |
Кожа |
380 | 10,0 | |
| KH - 2A6T |
|
5,0 |
Полиамид (Япония) 1,0 |
Кожа |
Кожа |
380 | 10,0 | |
| KHS - 3/50 |
|
5,0 |
Полиамид 1,2 |
Резина Узор GSTR |
Резина Узор GSTR |
120 | 400 | 10,0 |
| KHS - 390T |
|
3,9 |
Полиамид (Япония) 1,5 |
Резина Узор FSTR |
Резина Узор GSTR |
150 | 650 | 17,0 |
| T4R/39 |
|
3,9 |
Полиамид 1,5 |
Резина Узор GSTR |
Резина Узор GSTR |
150 | 600 | 15,0 |
| KHS - A4T |
|
5,0 |
Полиамид (Япония) 1,5 |
Резина Узор GSTR |
Резина Продольные канавки |
170 | 680 | 16,0 |
| KHC - 2A10 |
|
4,2-4,5 |
Полиамид 1,6 |
Пропитанная ткань Ткань |
Кожа |
150 | 600 | 13,5 |
| KH - 2A10 |
|
6,0-6,5 |
Полиамид 1,6 |
Кожа |
Кожа |
160 | 600 | 13,5 |

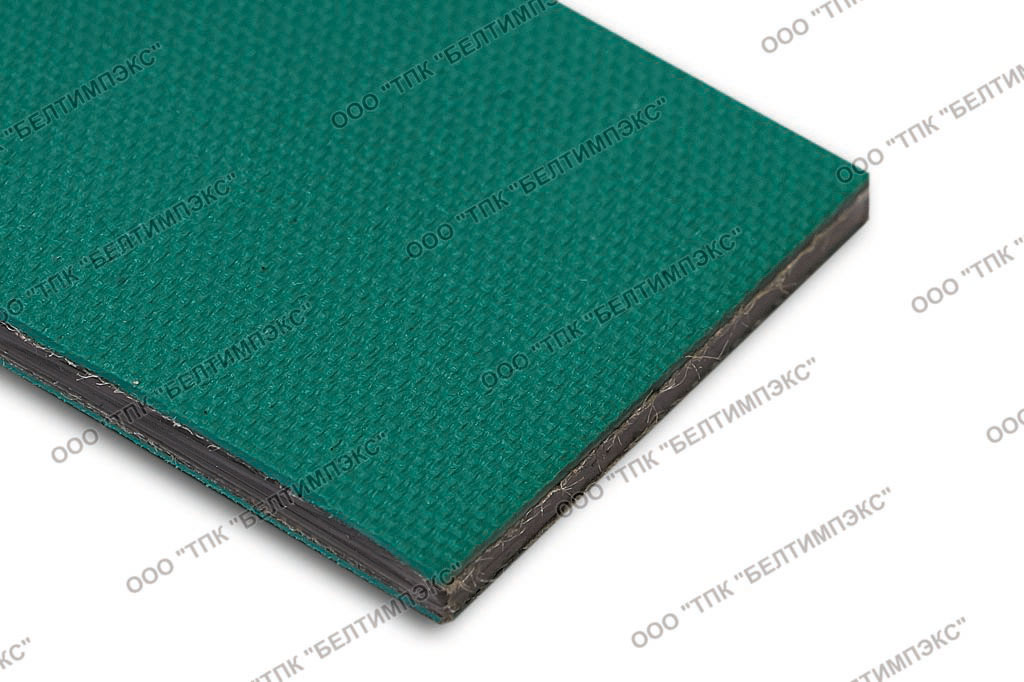

| GG33 |
|
3,15 +/- 0,2 |
Полиамид 1,75 |
XNBR Узор GSTR |
XNBR Узор GSTR |
140 | 740 | 33 |
| KHS - 391 |
|
4,0 |
Полиамид 2,0 |
Резина Узор GSTR |
Резина Узор GSTR |
150 | 600 | 15,0 |
| KHC - 3A10 |
|
5,0-5,5 |
Полиамид 2,4 |
Пропитанная ткань Ткань |
Кожа |
220 | 850 | 22,0 |
| KH - 3A10 |
|
7,0-7,2 |
Полиамид 2,4 |
Кожа |
Кожа |
240 | 850 | 22,0 |
| LT40 |
|
4,3 +/- 0,2 |
Полиамид 2,4 |
Нейлон Ткань |
Кожа |
280 | 900 | 40 |
Таблица типов плоских ремней с каркасом
из Термопластичного полиуретана (TPU)
| Плоский ремень | Верхнее покрытие |
Общая толщина (мм) |
МАТЕРИАЛ КАРКАСА (толщина) (мм) |
Верхнее / Нижнее покрытие |
Миним. d вала прям./обр. переги (мм) |
Разрывная нагрузка (Н/мм) |
Рабочее натяжение при 1% удлин (Н/мм) |
|
|---|---|---|---|---|---|---|---|---|
|
Материал Рельеф покрытия |
Материал Рельеф покрытия |
|||||||
| QMBE - 12 |
|
1,2 |
Полиуретан Узор GSTR |
Полиуретан Узор GSTR |
15 | 3,0 | ||
| QMBE - 15 |
|
1,5 |
Полиуретан Узор GSTR |
Полиуретан Узор GSTR |
15 | 3,5 | ||
| QMB TFE - 10 |
|
1,0 |
Пропитанная ткань Узор GSTR |
Пропитанная ткань Узор GSTR |
25 | 3,5 | ||
| QMB TFE - 12 |
|
1,2 |
Пропитанная ткань Узор GSTR |
Пропитанная ткань Узор GSTR |
25 | ≥ 0,6 | ||
| QMB FER - 12 |
|
1,2 |
Резина Узор GSTR |
Резина Узор GSTR |
25 | ≥ 0,6 | ||
| QMB 1E - 15 |
|
1,5 |
TPU |
Резина Узор GSTR |
Резина Узор GSTR |
20 | ||
| QMB 2E - 20 |
|
2,0 |
TPU |
Резина Узор GSTR |
Резина Узор GSTR |
25 | 12,0 | |
| QMB 3E - 27 |
|
2,7 |
TPU |
Резина Узор GSTR |
Резина Узор GSTR |
70 | 18,0 | |
| QMB 4E - 31 |
|
3,1 |
TPU |
Резина Узор GSTR |
Резина Узор GSTR |
100 | 25,0 | |
| GG15 E40 |
|
4,0 +/- 0,2 |
TPU |
NBR Узор GSTR |
NBR Узор GSTR |
60 | 150 | 15 |

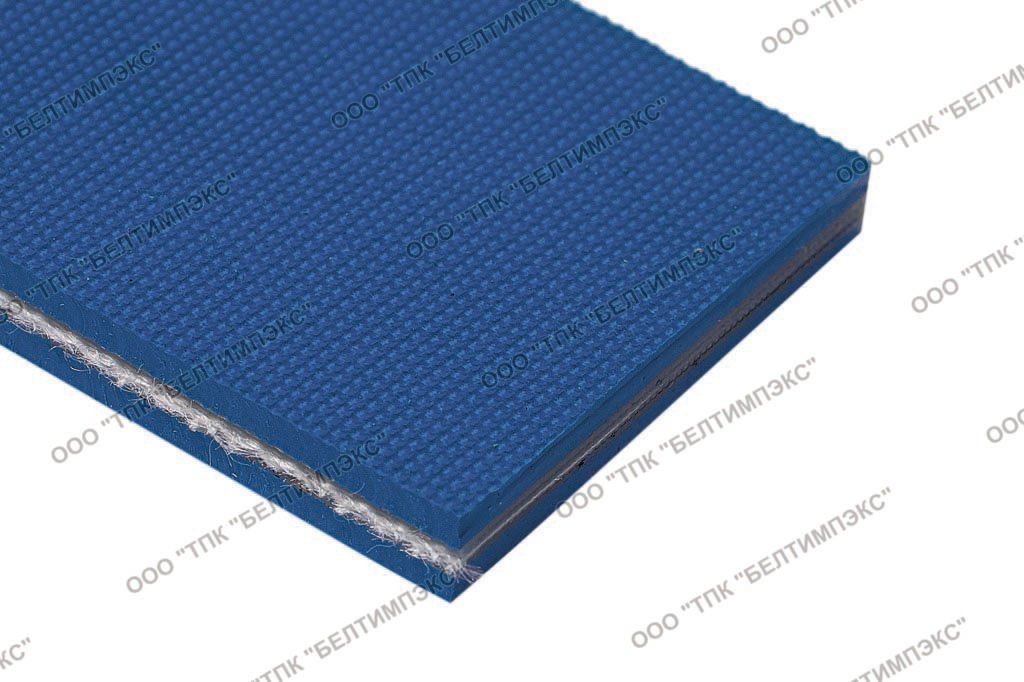

| GG15 E50 |
|
5,0 +/- 0,2 |
TPU |
NBR Узор GSTR |
NBR Узор GSTR |
70 | 150 | 15 |
